EL COJINETE DE FRICCIÓN ADECUADO A SUS EXIGENCIAS

Los casquillos de cojinete KS PERMAGLIDE® están disponibles, en función del material, como producto estándar con diámetros interiores de hasta 100 mm o hasta 300 mm. Los casquillos de cojinete con un diámetro diferente o mayor se fabrican como fabricación especial de chapa laminada. Si usted lo requiere, los cojinetes de fricción se pueden fabricar en cualquiera de las dimensiones intermedias de 80 a 650 mm.



Campos de aplicación, p. ej.

  • centrales eléctricas hidráulicas
  • bombas hidráulicas
  • cilindros hidráulicos
  • máquinas grandes
  • complejos industriales
  • instalaciones de grúas
  • Ascensores y telesillas
  • Construcción de ferrocarril y minería
  • Construcción naval
  • Materiales

    Los casquillos de cojinete con diámetro grande están disponibles en todos los materiales KS PERMAGLIDE®:

    • para la marcha en seco o para aplicaciones lubricadas
    • sin plomo o con plomo
    • con protección anticorrosiva mejorada

    Material

    dimensión máxima (Di)

    estándar

    dimensión máxima (Di)

    fabricación especial

    P10300 mm600 mm
    P11100 mm600 mm
    P14300 mm600 mm*
    P147300 mm*600 mm*
    P20100 mm600 mm*
    P200100 mm600 mm*
    P22, P23, P202, P203100 mm600 mm*

    * Previa consulta

  • Fabricación

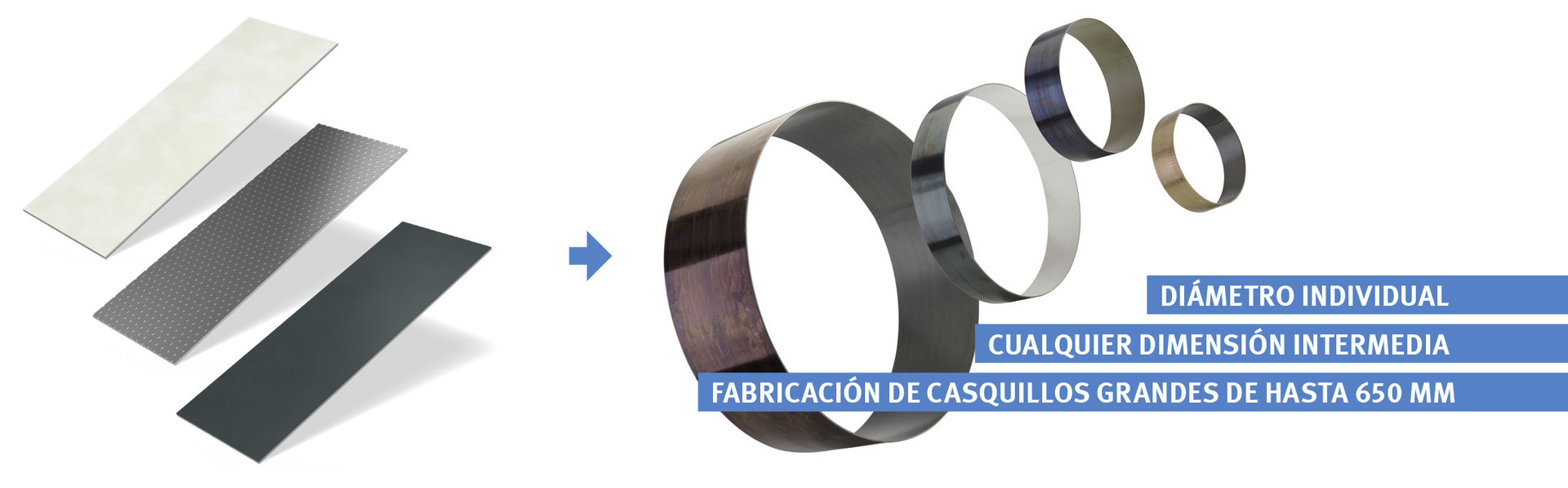

    Las chapas de los diferentes materiales KS PERMAGLIDE® se transforman en casquillos grandes de poco espesor con reducida necesidad espacial. Los cortes de las chapas se transforman sobre sistemas de doblado sobre rodillos en casquillos de cojinete. El espesor nominal de la pared de las chapas KS PERMAGLIDE® es generalmente de 2,5 mm. Las chapas tienen una anchura de 236 mm. La chapa con capa deslizante se encuentra en forma de bobina. Por lo que la longitud de las chapas y el diámetro de los casquillos puede ser variable.

  • Exactitud dimensional

    El perímetro de un cojinete cilíndrico con un diámetro de más de 120 mm se mide, conforme a ISO 3547, con una cinta métrica de precisión. Para mantener la concentricidad permitida, el cojinete se mide en varios niveles. La segunda medida importante para determinar las mediciones de los cojinetes es el espesor de pared, que se registra puntualmente con un micrómetro de espesores.

  • Montaje

    Debido al procedimiento de fabricación, los casquillos laminados disponen de una junta de tope. Además, los casquillos se fabrican con una sobremedida de inserción a presión frente al taladro de alojamiento. La sobremedida de inserción a presión se mide en función del diámetro y es de varios 1/10 mm. De esta forma, el casquillo se ajusta perfectamente en el taladro de alojamiento y la junta de tope se cierra completamente. Insertados a presión de esta forma, los casquillos están ijados contra deslizamiento radial o axial y ofrecen supericies de deslizamiento deinidas.

    El montaje de un casquillo grande representa un reto. No siempre se dispone de herramientas adecuadas para la inserción a presión, ya que los costes de adquisición en caso de grandes dimensiones son elevados, o conllevan problemas de manejo. Un método sencillo de montaje in situ es la contracción del casquillo con nitrógeno líquido. El cojinete se cubre completamente en un recipiente con nitrógeno líquido LN2. Gracias a su delgada estructura, el cojinete alcanza en pocos segundos la temperatura de –196 °C. El cojinete reduce su volumen. Frente al taladro de alojamiento se genera una holgura de milímetros. Esto permite un ajuste sencillo del cojinete. Cuando el cojinete se lleva a la posición, se dilata al absorber el calor ambiental y vuelve a su forma original, para ofrecer la estabilidad de un ajuste perfecto.

  • Ventajas y Particularidades
    • Menor tamaño del lote a partir de 1 unidad
    • Diámetros individuales y con medidas diferentes a las dimensiones estándar
    • Casquillos de cojinete con mayor diámetro
    • Sin costes de herramientas
    • Gran lexibilidad, p. ej., pueden fabricarse rápidamente



    El acabado se efectúa cumpliendo los más altos estándares de calidad con las tolerancias de DIN ISO 3547

    Las fabricaciones especiales pueden adquirirse en todos los materiales estándar de KS PERMAGLIDE® (materiales especiales previa consulta)

    Si lo desea, rotulación con su n.º de plano, n.º de artículo, etc.
