Información sobre el material

P11...sin mantenimiento y robusto

P11 es un material de cojinete de deslizamiento robusto que contiene plomo y muestra un alto rendimiento tribológico. Está concebido para aplicaciones sin mantenimiento y de marcha en seco, pero también se puede emplear en sistemas lubricados por líquido. El uso de grasa como lubricante en contacto con P11 sólo es posible de forma limitada y no se recomienda.

Producción del material

La masa de lubricante sólido se produce en un proceso de mezcla especialmente adaptado. Paralelamente, en un proceso de sinterización continuo se sinteriza polvo de bronce como capa de deslizamiento en el dorsal de bronce o acero. Esto resulta en una capa de deslizamiento de 0,2 mm hasta 0,35 mm de espesor con un volumen de los poros de aprox. 30 %. Seguidamente se efectúa el llenado de las cavidades con el lubricante sólido mediante rodillos de impregnación.

Este paso del proceso es controlado de tal modo que se produce una capa de rodamiento de lubricante sólido sobre la capa de deslizamiento con un espesor de hasta 0,03 mm como máximo. En otros pasos del proceso térmico se ajustan las propiedades características del sistema de materiales y posteriormente se genera la precisión de grosor necesaria del material compuesto mediante parejas de rodillos controlados.

¡Importante!

El material P11 contiene plomo y por ello no debe utilizarse en el ámbito de productos alimenticios.

Fabricación de cojinetes

De los materiales P10 y P11 se fabrican elementos deslizantes de las formas más diversas a través de operaciones de corte, estampado y conformado.

Los tipos de construcción estándar son:

  • Casquillos cilíndricos
  • Camisas con collarín

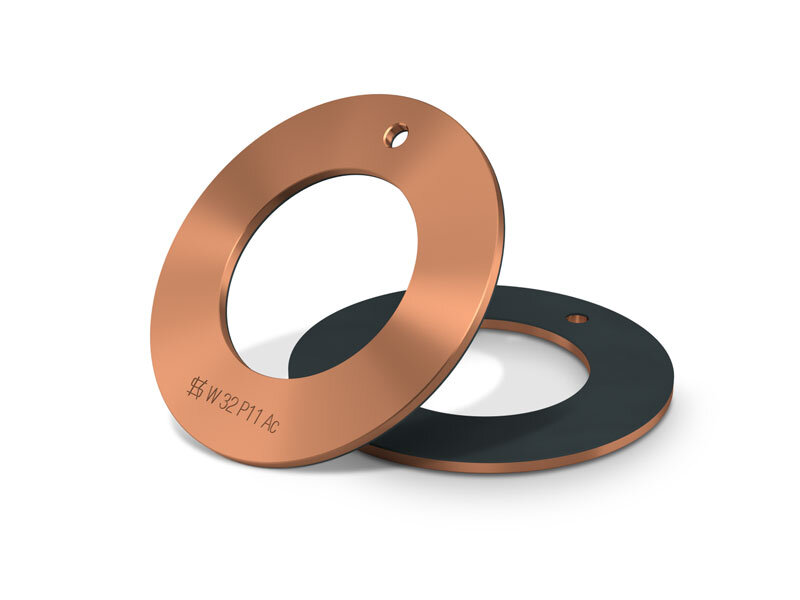

  • Arandelas de empuje axial
  • Tiras

Los cojinetes fabricados de P10 reciben al final un tratamiento de protección anticorrosiva para el dorso del cojinete, las caras frontales y
las superficies de tope.

Versión estándar: Estaño
Espesor de la capa: aprox. 0,002 mm

Adicionalmente se pueden suministrar bajo consulta cojinetes P10 con revestimiento mejorado de protección anticorrosiva "cinc, pasivado transparente".

P11 no necesita de una protección anticorrosiva adicional.

Nota:
El estaño sirve como protección anticorrosiva de corta duración y como asistencia de montaje.

Propiedades de P11

Para requerimientos más estrictos relativos a la resistencia a la corrosión o para aplicaciones en medios agresivos se recomienda el material P11.

En comparación con P10, posee aún otras ventajas:

  • muy buena conductibilidad térmica y por tanto una mayor seguridad del funcionamiento
  • es antimagnético

Funcionamiento hidrodinámico

El empleo en condiciones hidrodinámicas con una velocidad de deslizamiento de hasta 3 m/s no constituye ningún problema. En modo de servicio continuo y con una velocidad mayor de 3 m/s existe el peligro de erosión por flujo o cavitación.

Motorservice ofrece como prestación de servicio el cálculo de los estados de funcionamiento hidrodinámicos.

Estructura del material

Valores característicos del material

Valores característicos, carga críticaSímboloUnidadValor
Valor pv admisiblepvadm.MPa·m/s1,8
  • estática
p estátMPa250
  • dinámica
p dinMPa140
Velocidades
  • marcha en seco
v rotm/s2
  • funcionamiento hidrodinámico
v linm/s3
Temperatura de funcionamiento
continuo
  • mín
Tmín°C-200
  • máx
Tmáx°C280
Por corto tiempoTshort°C140
Coeficiente de dilatación térmicaαbronce10-51/K1,7
Conductibilidad térmicaλbronceW/m/K<=70

Sistemas de capas P11

1. Capa de rodamiento

Matriz de PTFE con material de relleno¹
Espesor de la capa [mm]:máx. 0,03

2. Capa de deslizamiento

Estaño-bronce
Espesor de la capa [mm]:0,20–0,35
Volumen de los poros [%]:Aprox. 30

3. Dorso del cojinete

Bronce
Espesor del bronce [mm]:Variable
Dureza del bronce [HB]:80-160

1 Con esta masa de lubricante se rellenan los poros de la capa de deslizamiento.


Composición química

Capa de rodamiento

Componentes% de peso
PTFE44
Pb56

Capa de deslizamiento

Componentes% de peso
Sn9 hasta 11
CuResto

Dorso del cojinete

MaterialInformación del material
BronceCuSn 6
DIN 17662

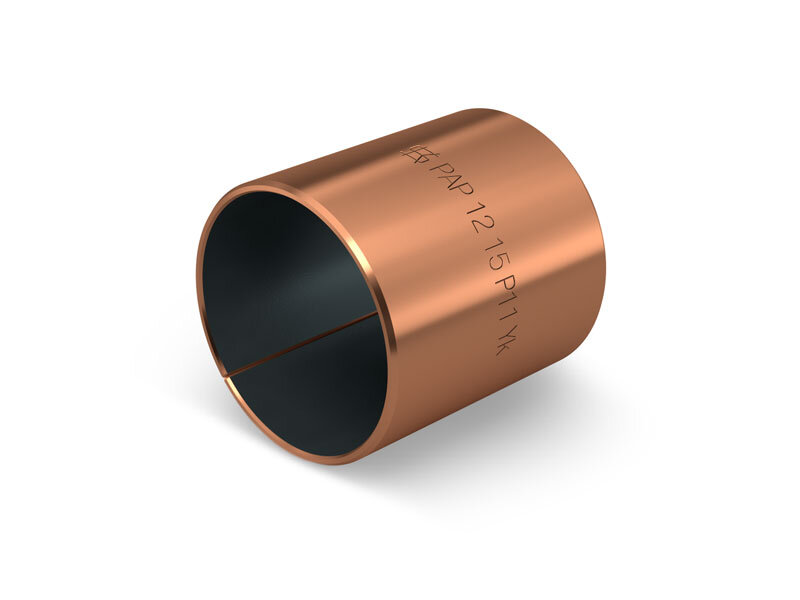

Camisas

Camisas PAP.. KS Permaglide P11

DesignaciónDiDoB
PAP 0406 P11466
PAP 0505 P11575
PAP 0606 P11686
PAP 0610 P116810
PAP 0808 P118108
PAP 0810 P1181010
PAP 0812 P1181012
PAP 100115 P11100105115
PAP 1005 P1110125
PAP 10060 P1110010560
PAP 1010 P11101210
PAP 1015 P11101215
PAP 1020 P11101220
PAP 1210 P11121410
PAP 1212 P11121412
PAP 1215 P11121415
PAP 1220 P11121420
PAP 1225 P11121425
PAP 1415 P11141615
PAP 1515 P11151715
PAP 1525 P11151725
PAP 1615 P11161815
PAP 1625 P11161825
PAP 1815 P11182015
PAP 1825 P11182025
PAP 2015 P11202315
PAP 2020 P11202320
PAP 2025 P11202325
PAP 2030 P11202330
PAP 2215 P11222515
PAP 2220 P11222520
PAP 2225 P11222525
PAP 2430 P11242730
PAP 2525 P11252825
PAP 2530 P11252830
PAP 2830 P11283230
PAP 3020 P11303420
PAP 3030 P11303430
PAP 3040 P11303440
PAP 3520 P11353920
PAP 3530 P11353930
PAP 4050 P11404450
PAP 4550 P11455050
PAP 5030 P11505530
PAP 5040 P11505540
PAP 5060 P11505560
PAP 5540 P11556040
PAP 6040 P11606540
PAP 6050 P11606550
PAP 6060 P11606560
PAP 6070 P11606570
PAP 7050 P11707550
PAP 7070 P11707570
PAP 80100 P118085100
PAP 8060 P11808560
PAP 90100 P119095100
PAP 9060 P11909560

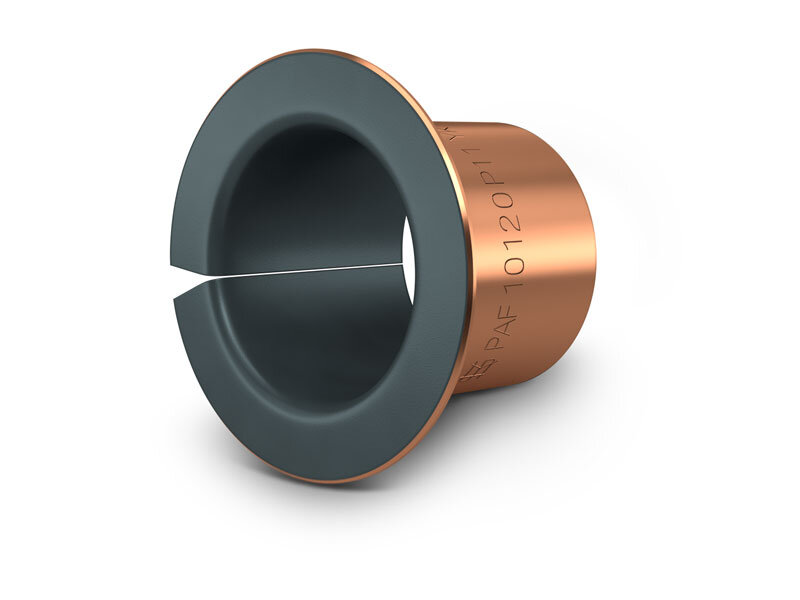

Camisas con collarín

Camisas con collarín PAF.. KS Permaglide P11

DesignaciónDiDoB
PAF 06080 P11688
PAF 08055 P118105,5
PAF 08095 P118109,5
PAF 10070 P1110127
PAF 10120 P11101212
PAF 10170 P11101217
PAF 12070 P1112147
PAF 12090 P1112149
PAF 12120 P11121412
PAF 15120 P11151712
PAF 15170 P11151717
PAF 16120 P11161812
PAF 18100 P11182010
PAF 18220 P11182022
PAF 20115 P11202311,5
PAF 20165 P11202316,5
PAF 25215 P11252821,5
PAF 30160 P11303416
PAF 30260 P11303426
PAF 35260 P11353926
PAF 40260 P11404426

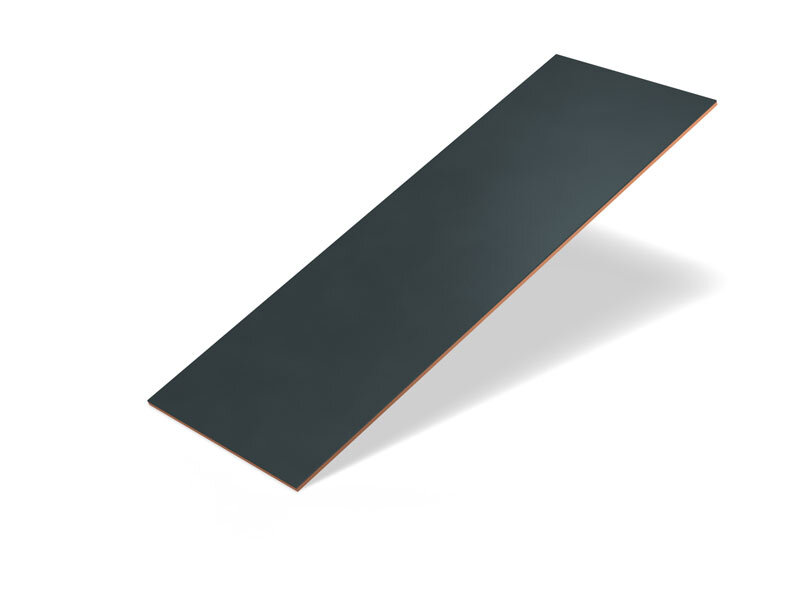

Tiras

Tiras PAS.. KS Permaglide P11



DesignaciónLBS3
PAS 20180 P115001802,0
PAS 10160 P115001601,0
PAS 15180 P115001801,5
PAS 25180 P115001802,5
