Comprobación de camisas laminadas

Al contrario que con una sección de tubo cilíndrica, una camisa laminada se fabrica remoldeando un segmento de material plano. Por eso contiene una junta de tope que, en estado libre,  uede estar abierta. La camisa laminada consigue una junta de tope cerrada, así como la exactitud requerida de la medida y de la forma después de insertarse a presión en la car casa del cojinete. Antes del montaje, el diámetro exterior Do y el diámetro interior Di de las camisas laminadas solamente se pueden determinar con métodos de comprobación e instalaciones de comprobación especiales.

Diámetro exterior de la camisa DO

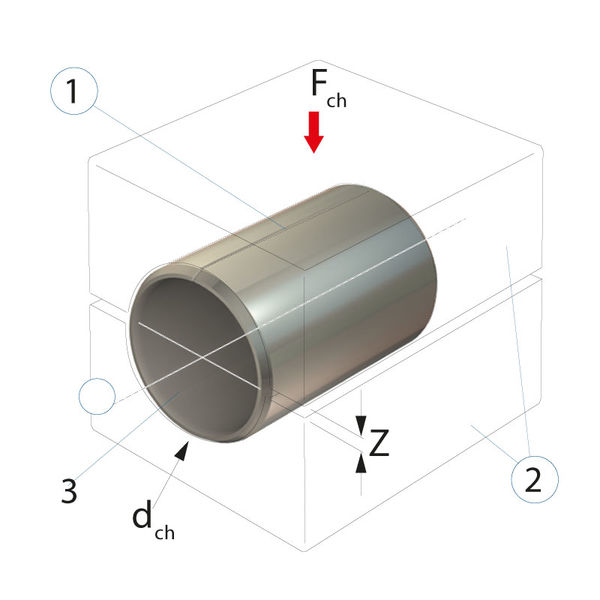

Comprobación A, DIN ISO 3547 parte 2
Aquí se inserta la camisa laminada con la junta de tope hacia arriba en una carcasa de comprobación de dos piezas con un diámetro de medición deinido dch. La carcasa de comprobación está sometida a una carga de la fuerza de comprobación Fch. La distancia z entre las mitades de la matriz se modiica debido a la fuerza de comprobación. A partir del valor de medición Δz se calcula entonces el diáetro de la camisa DO.

Comprobación D, DIN ISO 3547 parte 2
Las camisas laminadas con un diámetro exterior Do> 180 mm se comprueban con una  cinta métrica de precisión. La cinta métrica se coloca alrededor del centro de la camisa y se aplica la tensión necesaria hasta que se cierra la junta de tope. El valor de medición del perímetro Δz muestra la diferencia entre el mandril de ajuste y la camisa. A partir de dicho valor se calcula el diámetro del collarín DO.

Diámetro interior de la camisa Di

Comprobación C calibrada, DIN ISO 3547 parte 2
La camisa laminada se inserta a presión en un anillo calibrador cuyo diámetro de comprobación se determina según DIN ISO 3547 parte 1, Tab. 5. El diámetro interior de la camisa Di se comprueba.

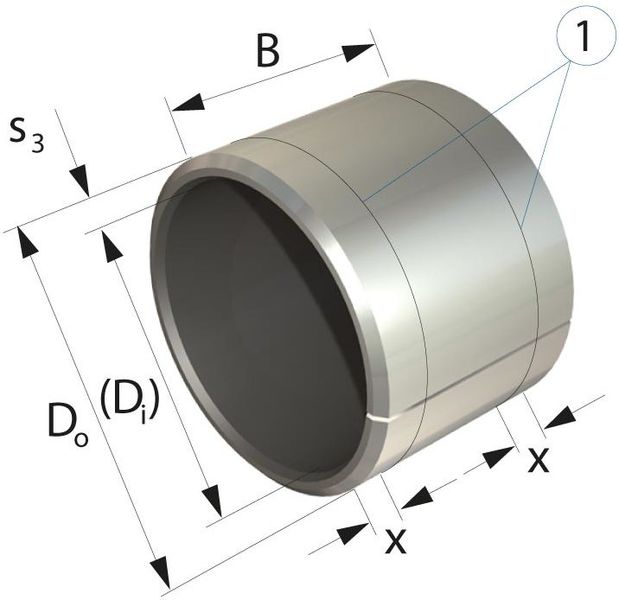

Comprobación del espesor de la pared en las camisas laminadas (según convenio)

La comprobación del espesor de la pared está determinada en la norma DIN ISO 12036. El espesor de la pared de la camisa s3 se comprueba, en función de la anchura de buje B, en una, dos o tres líneas de medición. Según convenio se puede llevar a cabo la comprobación según la norma.

Atención:

El espesor de pared s3 y el diámetro interior de la camisa no pueden indicarse simultáneamente como medida de comprobación.



Nota importante:

Los datos de la comprobación de camisas laminadas describen de forma general los procesos más importantes. Sirven únicamente a título informativo. El procedimiento exacto se determina en las normas actuales correspondientes. Estas normas se deben aplicar exclusivamente para determinar la calidad dimensional y funcional de las camisas laminadas.
