Grandes bagues d'un diamètre intérieur jusqu'à 650 mm
Les bagues de coussinet KS PERMAGLIDE® sont disponibles, selon le matériau, comme produit standard avec des diamètres intérieurs jusqu'à 100 mm ou 300 mm. Les bagues de coussinet d'un diamètre différent ou supérieur sont des modèles spéciaux réalisés en tôle laminée. Selon vos exigences, les coussinets sont fabriqués dans toutes les tailles intermédiaires de 80 à 650 mm.
.
Domaines d'application, par ex.
- installations d'énergie hydrauliques
- pompes hydrauliques
- cylindres hydrauliques
- gros-porteurs
- grosses installations industrielles
- construction de grues
- remonte-pentes et télécordes
- construction ferroviaire et exploitation minière
- construction navale
- applications industrielles
- engins agricoles
- engins de chantier
- éoliennes
- Matériaux
Les bagues de coussinet de grand diamètre sont disponibles dans tous les matériaux KS PERMAGLIDE® :
- pour rotation à sec ou pour applications avec lubrification
- sans ou avec plomb
- avec une protection antirouille améliorée
Matériau
Dimension maximale (Di) standard
Dimension maximale (Di) fabrication spéciale
P10 300 mm 600 mm P11 100 mm 600 mm P14 300 mm 600 mm* P147 300 mm* 600 mm* P20 100 mm 600 mm* P200 100 mm 600 mm* P22, P23, P202, P203 100 mm 600 mm* * Sur demande
- Fabrication

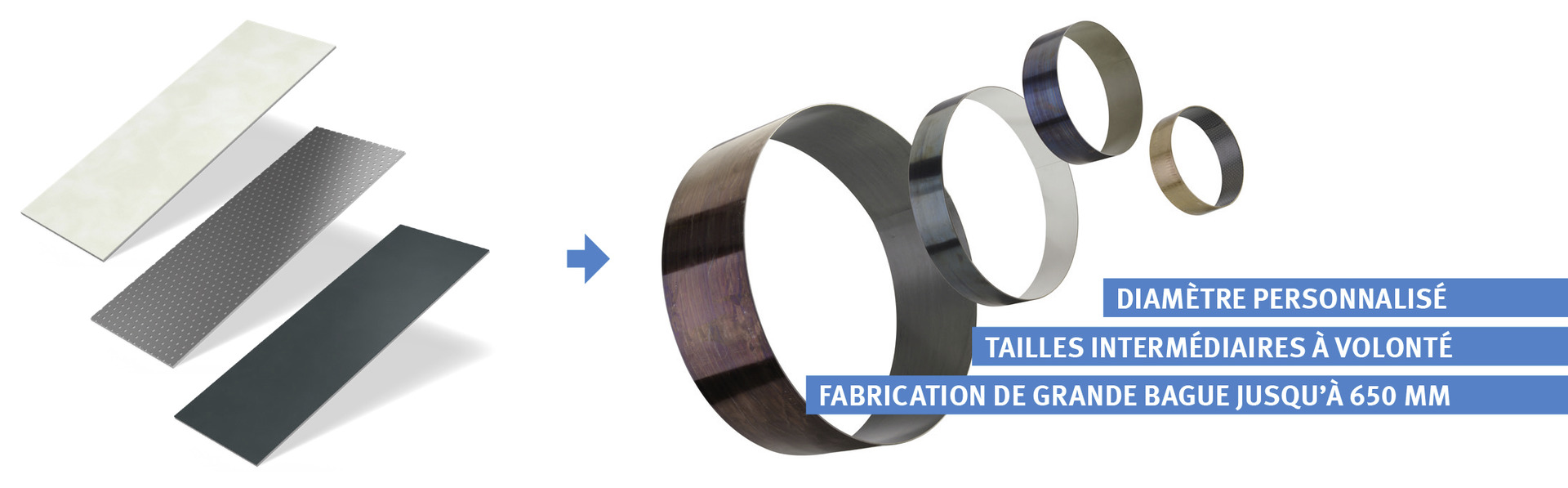

Les tôles composées des différents matériaux KS PERMAGLIDE® sont transformées en grandes bagues à paroi fine et faible encombrement. Les pièces de tôle sont formées en bagues de coussinet sur des laminoirs. L'épaisseur de paroi nominale des tôles KS PERMAGLIDE® est généralement de 2,5 mm. La largeur des tôles peut atteindre 236 mm. La tôle munie d'un revêtement de glissement se présente sous forme de bobine. Par conséquent, la longueur des tôles et le diamètre des bagues réalisées sont variables.
- Conformité aux cotes
La circonférence d'un coussinet cylindrique d'un diamètre supérieur à 120 mm est mesurée conformément à ISO 3547 à l'aide d'un ruban de mesure de précision. Afin de respecter la concentricité autorisée, le coussinet est mesuré dans plusieurs plans. La deuxième cote importante pour déterminer les dimensions d'un coussinet est l'épaisseur de paroi, qui est relevée ponctuellement à l'aide d'un micromètre.
- Montage
Compte tenu du procédé de fabrication, les bagues laminées possèdent toujours une jointure. En outre, les bagues sont réalisées avec une surcote d'insertion par rapport à l'alésage de logement. La surcote d'insertion est mesurée en fonction du diamètre et est de plusieurs 1/10 mm. De ce fait, la bague s'adapte parfaitement à l'alésage de logement dans l'ajustage serré et la jointure est entièrement fermée. Ainsi insérées, les bagues ne peuvent pas se déplacer en sens radial et axial et offrent des surfaces de glissement définies.
Le montage d'une grande bague représente un défi. On ne dispose pas toujours des outils d'insertion appropriés car, pour les dimensions extrêmement grandes, les coûts d'acquisition sont élevés ou des problèmes de maniement se posent. Une méthode simple de montage sur place consiste à rétracter la bague à l'aide d'azote liquide. Le coussinet est entièrement plongé dans un récipient contenant de l'azote liquide LN2.
Compte tenu de sa finesse, le coussinet atteint en quelques secondes la température de –196 °C. Le volume du coussinet diminue alors. Un jeu de l'ordre du millimètre apparaît par rapport à l'alésage de logement. Ceci permet d'insérer facilement le coussinet. Une fois que le coussinet a été mis en position, il se dilate sous l'effet de la haleur ambiante, reprend sa forme initiale et un ajustage serré stable est ainsi obtenu.
- Avantages et spécificités
- Taille de lot minimale : fabrication à partir d’une pièce
- Diamètre personnalisé, différent des dimensions standard
- Bagues de coussinets de grand diamètre
- Pas de frais d’outillage
- Grande flexibilité, par ex. fabrication rapide possible
Fabrication conformément aux normes de qualité les plus sévères et avec des tolérances selon DIN ISO 3547
Les modèles spéciaux sont disponibles dans tous les matériaux standard KS PERMAGLIDE® (matériaux spéciaux sur demande)
Gravure sur demande de votre numéro de plan, numéro d’article, etc.
