KS P10 - sans entretien et robuste

Informations sur les matériaux

P10...sans entretien et robuste

Le P10 est un matériau de glissement robuste, contenant du plomb, présentant des performances tribotechniques exceptionnelles. Il est conçu pour des applications sans entretien fonctionnant à sec mais peut également être utilisé dans les systèmes à lubrification par liquide. L'emploi de graisse comme lubrifiant en contact avec le P10 n'est possible que dans certaines conditions et n'est pas recommandé.

Remarque

Le matériau P180 a fait ses preuves dans des applications similaires.

Fabrication du matériau

La charge de lubrifiant solide est fabriquée par une procédure de mélange spécialement optimisée. En parallèle, de la poudre de bronze est agglomérée par frittage en continu sur le dos en acier ou en bronze comme couche de glissement. La couche de glissement ainsi obtenue présente une épaisseur de 0,2 à 0,35 mm et un volume poreux d'env. 30 %. Ensuite, les cavités sont remplies de lubrifiant solide par imprégnation.

Cette étape est réalisée de manière à obtenir sur la couche de glissement une couche de rodage à base de lubrifiant solide de max. 0,03 mm d'épaisseur. Au cours d'autres opérations thermiques, les propriétés caractéristiques du système sont configurées puis la précision d'épaisseur exigée pour le matériau composite est générée à l'aide de paires de rouleaux commandées.

Important !

Les matériaux P10 et P11 contiennent du plomb et ne peuvent de ce fait pas être utilisés dans le domaine alimentaire.

Fabrication du coussinet

Des éléments de glissement de différentes formes sont fabriqués par découpage, estampage et façonnage à partir de P10.

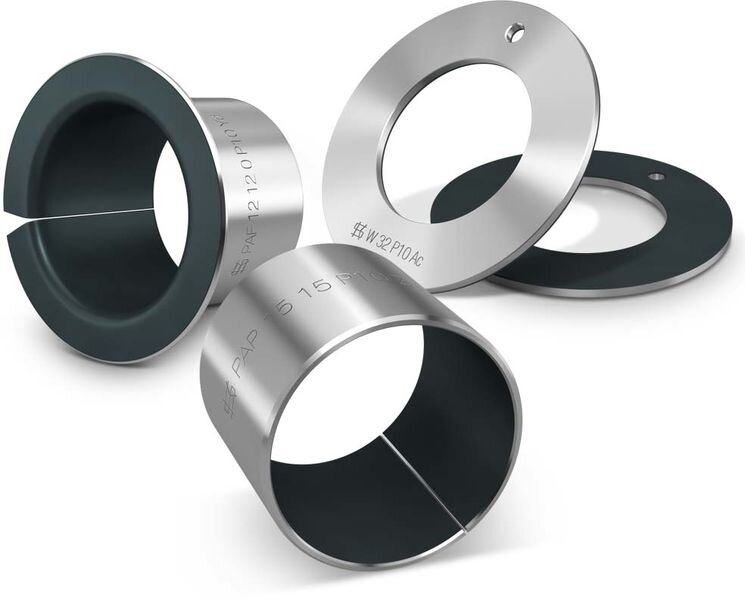

Types de construction standard :

coussinets cylindriques

coussinets à collerette

rondelles de guidage

bandes

Les coussinets en P10 reçoivent pour finir un traitement anticorrosion sur le dos, les surfaces avant et les
surfaces de choc.

Exécution standard : étain
épaisseur de couche : env. 0,002 mm

Sur demande, les coussinets P10 sont disponibles avec un dépôt de protection anticorrosion amélioré « zinc transparent et passivé ».

Remarque :
L'étain sert de protection anticorrosion temporaire et d'aide au montage.

Propriétés du P10

très faible tendance au stick-slip
faible usure
bonne résistance aux produits chimiques
faible coefficient de frottement
aucune tendance au soudage avec le métal
bonne résistance au gonflement
n'absorbe pas d'eau

Domaines d'application préférentiels

fonctionnement sans entretien et à sec
mouvements rotatifs ou oscillants
jusqu'à une vitesse de 2 m/s
mouvements linéaires
plage de température -200 °C à 280 °C

Temperature range -200 °C to 280 °C

Structure des matériaux

Structure des matériaux P10

1. Couche de rodage
matrice PTFE avec agent de charge ¹⁾
épaisseur de couche [mm] :	max. 0.03

2. Couche de glissement
étain/plomb/bronze
épaisseur de couche [mm] :	0.20-0.35
volume poreux [%] :ore volume [%]:	env. 30

3. Dos du coussinet
acier
épaisseur [mm] :	Variable
dureté [HB] :	100-180

Chemical composition

composants	% pondéral
PTFE	44
Pb	56

composants	% pondéral
Sn	9 à 11
Pb	9 à 11
Cu	reste

matériau	informations
Acier	DC04 DIN EN 10130 DIN EN 10139

Material characteristics

Caractéristiques, charge limite	Symbole	Unité	Valeur
valeur pv admissible	pv_zul.	MPa·m/s	1,8
charge spécifique de coussinet admissible
statique	pv_zul.	MPa	250
charge ponctuelle, charge périphérique pour vitesse de glissement ≤ 0,013 m/s	pv_zul.	MPa	140
charge ponctuelle, charge périphérique pour vitesse de glissement ≤ 0,013 m/s	pv_zul.	MPa	56
charge ponctuelle, charge périphérique, mouvement de gonflement pour vitesse de glissement ≤ 0,064 m/s	pv_zul.	MPa	28
vitesse de glissement admissible
rotation à sec pour p ≤ 0,90 MPa	v_zul.	m/s	2
mode hydrodynamique	v_zul.	m/s	3
température admissible	T_zul.	°C	-200 to +280
coefficient de dilatation à la chaleur
dos en acier	α_St	K^-1	11*10^-6
conductivité thermique
dos en acier	λ_St	W(mK)^-1	>40

Models and tables of dimensions

Bandes PAS.. Permaglide P10 ; sans entretien

Désignation	L	B	S₃
PAS 05180 P14	500	180	0,50
PAS 07250 P10	500	250	0,75
PAS 10250 P10	500	250	1,00
PAS 30250 P10	500	250	3,06
PAS 25250 P10	500	250	2,50
PAS 15250 P10	500	250	1,50
PAS 20250 P10	500	250	2,00

Coussinets PAP.. Permaglide P10

Désignation	D_i	D_o	b
PAP 0203 P10	2	3,5	3
PAP 0205 P10	2	3,5	5
PAP 0303 P10	3	4,5	3
PAP 0304 P10	3	4,5	4
PAP 0305 P10	3	4,5	5
PAP 0306 P10	3	4,5	6
PAP 0403 P10	4	5,5	3
PAP 0404 P10	4	5,5	4
PAP 0406 P10	4	5,5	6
PAP 0410 P10	4	5,5	10
PAP 0505 P10	5	7	5
PAP 0508 P10	5	7	8
PAP 0510 P10	5	7	10
PAP 0606 P10	6	8	6
PAP 0608 P10	6	8	8
PAP 0610 P10	6	8	10
PAP 0710 P10	7	9	10
PAP 0808 P10	8	10	8
PAP 0810 P10	8	10	10
PAP 0812 P10	8	10	12
PAP 100115 P10	100	105	115
PAP 10050 P10	100	105	50
PAP 10060 P10	100	105	60
PAP 1008 P10	10	12	8
PAP 1010 P10	10	12	10
PAP 1012 P10	10	12	12
PAP 1015 P10	10	12	15
PAP 1020 P10	10	12	20
PAP 105115 P10	105	110	115
PAP 10560 P10	105	110	60
PAP 110115 P10	110	115	115
PAP 11060 P10	110	115	60
PAP 11550 P10	115	120	50
PAP 11560 P10	115	120	60
PAP 11570 P10	115	120	70
PAP 120100 P10	120	125	100
PAP 12060 P10	120	125	60
PAP 1208 P10	12	14	8
PAP 1210 P10	12	14	10
PAP 1212 P10	12	14	12
PAP 1215 P10	12	14	15
PAP 1220 P10	12	14	20
PAP 1225 P10	12	14	25
PAP 125100 P10	125	130	100
PAP 130100 P10	130	135	100
PAP 13060 P10	130	135	60
PAP 1310 P10	13	15	10
PAP 13560 P10	135	140	60
PAP 13580 P10	135	140	80
PAP 140100 P10	140	145	100
PAP 14060 P10	140	145	60
PAP 1410 P10	14	16	10
PAP 1412 P10	14	16	12
PAP 1415 P10	14	16	15
PAP 1420 P10	14	16	20
PAP 1425 P10	14	16	25
PAP 150100 P10	150	155	100
PAP 15060 P10	150	155	60
PAP 15080 P10	150	155	80
PAP 1510 P10	15	17	10
PAP 1512 P10	15	17	12
PAP 1515 P10	15	17	15
PAP 1520 P10	15	17	20
PAP 1525 P10	15	17	25
PAP 160100 P10	160	165	100
PAP 16080 P10	160	165	80
PAP 1610 P10	16	18	10
PAP 1612 P10	16	18	12
PAP 1615 P10	16	18	15
PAP 1620 P10	16	18	20
PAP 1625 P10	16	18	25
PAP 180100 P10	180	185	100
PAP 1810 P10	18	20	10
PAP 1815 P10	18	20	15
PAP 1820 P10	18	20	20
PAP 1825 P10	18	20	25
PAP 200100 P10	200	205	100
PAP 2010 P10	20	23	10
PAP 2015 P10	20	23	15
PAP 2020 P10	20	23	20
PAP 2025 P10	20	23	25
PAP 2030 P10	20	23	30
PAP 2040 P10	20	23	40
PAP 220100 P10	220	225	100
PAP 2215 P10	22	25	15
PAP 2220 P10	22	25	20
PAP 2225 P10	22	25	25
PAP 2230 P10	22	25	30
PAP 2415 P10	24	27	15
PAP 2420 P10	24	27	20
PAP 2425 P10	24	27	25
PAP 2430 P10	24	27	30
PAP 250100 P10	250	255	100
PAP 2510 P10	25	28	10
PAP 2515 P10	25	28	15
PAP 2520 P10	25	28	20
PAP 2525 P10	25	28	25
PAP 2530 P10	25	28	30
PAP 2540 P10	25	28	40
PAP 2550 P10	25	28	50
PAP 2820 P10	28	32	20
PAP 2830 P10	28	32	30
PAP 300100 P10	300	305	100
PAP 3015 P10	30	34	15
PAP 3020 P10	30	34	20
PAP 3025 P10	30	34	25
PAP 3030 P10	30	34	30
PAP 3040 P10	30	34	40
PAP 3230 P10	32	36	30
PAP 3240 P10	32	36	40
PAP 3520 P10	35	39	20
PAP 3530 P10	35	39	30
PAP 3540 P10	35	39	40
PAP 3550 P10	35	39	50
PAP 4020 P10	40	44	20
PAP 4030 P10	40	44	30
PAP 4040 P10	40	44	40
PAP 4050 P10	40	44	50
PAP 5020 P10	50	55	20
PAP 5030 P10	50	55	30
PAP 5040 P10	50	55	40
PAP 5060 P10	50	55	60
PAP 5540 P10	55	60	40
PAP 5560 P10	550	60	60
PAP 6030 P10	60	65	30
PAP 6040 P10	60	65	40
PAP 6060 P10	60	65	60
PAP 6070 P10	60	65	70
PAP 6530 P10	65	70	30
PAP 6540 P10	65	70	40
PAP 6550 P10	65	70	50
PAP 6560 P10	65	70	60
PAP 6570 P10	65	70	70
PAP 7040 P10	70	75	40
PAP 7050 P10	70	75	50
PAP 7070 P10	70	75	70
PAP 7540 P10	75	80	40
PAP 7550 P10	75	80	50
PAP 7580 P10	75	80	80
PAP 80100 P10	80	85	100
PAP 8040 P10	80	85	40
PAP 8060 P10	80	85	60
PAP 8080 P10	80	85	80
PAP 85100 P10	85	90	100
PAP 8560 P10	85	90	60
PAP 90100 P10	90	95	100
PAP 9050 P10	90	95	50
PAP 9060 P10	90	95	60
PAP 95100 P10	95	100	100
PAP 9560 P10	95	100	60

Coussinets à collerette PAF.. Permaglide P10

Désignation	D_i	D_o	B
PAF 06040 P10	6	8	4
PAF 06070 P10	6	8	7
PAF 06080 P10	6	8	8
PAF 08055 P10	8	10	5,5
PAF 08075 P10	8	10	7,5
PAF 08095 P10	8	10	9,5
PAF 10070 P10	10	12	7
PAF 10090 P10	10	12	9
PAF 10120 P10	10	12	12
PAF 10170 P10	10	12	17
PAF 12070 P10	12	14	7
PAF 12090 P10	12	14	9
PAF 12120 P10	12	14	12
PAF 12170 P10	12	14	17
PAF 14120 P10	14	16	12
PAF 14170 P10	14	16	17
PAF 15090 P10	15	17	9
PAF 15120 P10	15	17	12
PAF 15170 P10	15	17	17
PAF 16120 P10	16	18	12
PAF 16170 P10	16	18	17
PAF 18120 P10	18	20	12
PAF 18170 P10	18	20	17
PAF 18220 P10	18	20	22
PAF 20115 P10	20	23	11,5
PAF 20165 P10	20	23	16,5
PAF 20215 P10	20	23	21,5
PAF 25115 P10	25	28	11,5
PAF 25165 P10	25	28	16,5
PAF 25215 P10	25	28	21,5
PAF 30160 P10	30	34	16
PAF 30260 P10	30	34	26
PAF 35160 P10	35	39	16
PAF 35260 P10	35	39	26
PAF 40260 P10	40	44	26

Rondelles de guidage PAW.. Permaglide P10

Désignation	D_i	D_o	B
PAW 12 P10	12	24	1,5
PAW 42 P10	42	66	2,0
PAW 48 P10	48	74	1,5
PAW 14 P10	14	26	1,5
PAW 28 P10	28	48	1,5
PAW 26 P10	26	44	1,5
PAW 20 P10	20	36	1,5
PAW 22 P10	22	38	1,5
PAW 38 P10	38	62	1,5
PAW 18 P10	18	32	1,5
PAW 32 P10	32	54	1,5
PAW 52 P10	52	78	2,0
PAW 16 P10	16	30	1,5
PAW 10 P10	10	20	1,5
PAW 62 P10	62	90	2,0
