KS P11

Table des matières

Informations sur les matériaux Fabrication du coussinet Propriétés du P11 Structure des matériaux Coussinets Coussinets à collerette Bandes More information

Catalogue en ligne de Motorservice

Faites une recherche dans notre gamme complète – sans inscription

Informations sur les matériaux

P11...sans entretien et robuste

Le P11 est un matériau de glissement robuste, contenant du plomb, présentant des performances tribotechniques exceptionnelles. Il est conçu pour des applications sans entretien fonctionnant à sec mais peut également être utilisé dans les systèmes à lubrification par liquide L'emploi de graisse comme lubrifiant en contact avec le P11 n'est possible que dans certaines conditions et n'est pas recommandé.

Fabrication du matériau

La charge de lubrifiant solide est fabriquée par une procédure de mélange spécialement optimisée. En parallèle, de la poudre de bronze est agglomérée par frittage en continu sur le dos en acier ou en bronze comme couche de glissement. La couche de glissement ainsi obtenue présente une épaisseur de 0,2 à 0,35 mm et un volume poreux d'env. 30 %. Ensuite, les cavités sont remplies de lubrifiant solide par imprégnation.

Cette étape est réalisée de manière à obtenir sur la couche de glissement une couche de rodage à base de lubrifiant solide de max. 0,03 mm d'épaisseur. Au cours d'autres opérations thermiques, les propriétés caractéristiques du système sont configurées puis la précision d'épaisseur exigée pour le matériau composite est générée à l'aide de paires de rouleaux commandées.

Important !

Le matériau P11 contient du plomb et ne doit par conséquent pas être utilisé dans le domaine alimentaire.

Haut de page

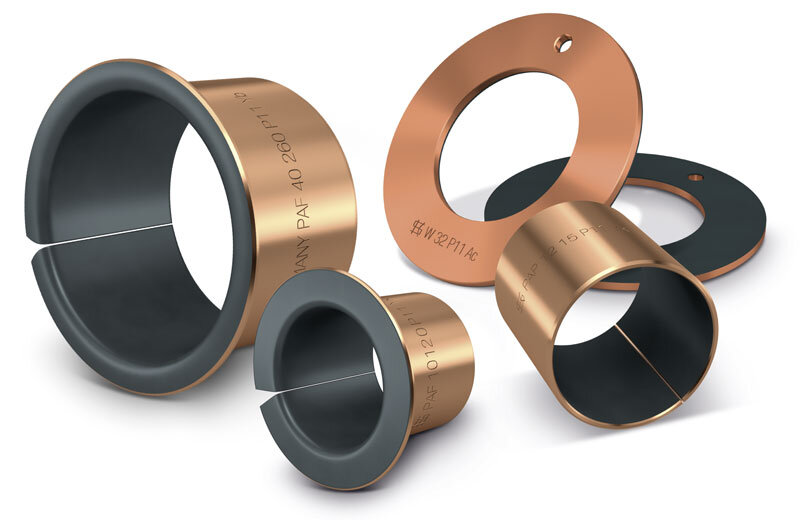

Fabrication du coussinet

Des éléments de glissement de différentes formes sont fabriqués par découpage, estampage et façonnage à partir de P10, P11.

Types de construction standard :

coussinets cylindriques
coussinets à collerette
rondelles de guidage
bandes

Les coussinets en P10 reçoivent pour finir un traitement anticorrosion sur le dos, les surfaces avant et les
surfaces de choc.

Exécution standard : étain
épaisseur de couche : env. 0,002 mm

Sur demande, les coussinets P10 sont disponibles avec un dépôt de protection anticorrosion amélioré « zinc transparent et passivé ».

Le P11 ne nécessite aucune protection anticorrosion supplémentaire.

Remarque :
L'étain sert de protection anticorrosion temporaire et d'aide au montage.

Haut de page

Propriétés du P11

Le matériau P11 est recommandé en cas d'exigences particulières pour la résistance anticorrosion ou en cas d'utilisation dans des milieux agressifs.

Il présente par rapport au P10 d'autres avantages :

très bonne conductivité thermique et ainsi amélioration de la fiabilité
antimagnétique

Fonctionnement en mode hydrodynamique

L'utilisation sous des conditions hydrodynamiques ne pose aucun problème jusqu'à une vitesse de glissement de 3 m/s. En fonctionnement continu au delà de 3 m/s, risque d'érosion par cavitation.

Le calcul des états de fonctionnement hydrodynamiques est une prestation proposée par Motorservice.

Haut de page

Structure des matériaux

Caractéristiques des matériaux

Caractéristiques, charge limite	Symbole	Unité	Valeur
valeur pv admissible	pv_adm.	MPa·m/s	1,8
statique	pv_stat	MPa	250
dynamique	pv_dyn	MPa	140
vitesses
rotation à sec	v_rot	m/s	2
mode hydrodynamique	v_lin	m/s	3
température en service continu
min.	T_min	°C	-200
max.	T_max	°C	280
court	T_short	°C	140
coefficient de dilatation therm.	α_bronze	10^-51/K	1,7
conductivité thermique	λ_bronze	W/m/K	<=70

Systèmes de couches P11

1. Couche de rodage

matrice PTFE avec agent de charge¹
épaisseur de couche [mm] :	max. 0,03

2. Couche de glissement

étain/bronze
épaisseur de couche [mm] :	0,20–0,35
volume poreux [%] :	env. 30

3. Dos du coussinet

bronze
épaisseur [mm] :	variable
dureté [HB] :	80-160

¹Cette charge de lubrifiant remplit également les pores de la couche de glissement.

Composition chimique

Couche de rodage

composants	% pondéral
PTFE	44
Pb	56

Couche de glissement

composants	% pondéral
Sn	9 à 11
Cu	reste

Dos de coussinet

matériau	informations
bronze	CuSn 6 DIN 17662

Haut de page

Coussinets

Coussinets PAP.. KS Permaglide P11

Désignation	D_i	D_o	B
PAP 0406 P11	4	6	6
PAP 0505 P11	5	7	5
PAP 0606 P11	6	8	6
PAP 0610 P11	6	8	10
PAP 0808 P11	8	10	8
PAP 0810 P11	8	10	10
PAP 0812 P11	8	10	12
PAP 100115 P11	100	105	115
PAP 1005 P11	10	12	5
PAP 10060 P11	100	105	60
PAP 1010 P11	10	12	10
PAP 1015 P11	10	12	15
PAP 1020 P11	10	12	20
PAP 1210 P11	12	14	10
PAP 1212 P11	12	14	12
PAP 1215 P11	12	14	15
PAP 1220 P11	12	14	20
PAP 1225 P11	12	14	25
PAP 1415 P11	14	16	15
PAP 1515 P11	15	17	15
PAP 1525 P11	15	17	25
PAP 1615 P11	16	18	15
PAP 1625 P11	16	18	25
PAP 1815 P11	18	20	15
PAP 1825 P11	18	20	25
PAP 2015 P11	20	23	15
PAP 2020 P11	20	23	20
PAP 2025 P11	20	23	25
PAP 2030 P11	20	23	30
PAP 2215 P11	22	25	15
PAP 2220 P11	22	25	20
PAP 2225 P11	22	25	25
PAP 2430 P11	24	27	30
PAP 2525 P11	25	28	25
PAP 2530 P11	25	28	30
PAP 2830 P11	28	32	30
PAP 3020 P11	30	34	20
PAP 3030 P11	30	34	30
PAP 3040 P11	30	34	40
PAP 3520 P11	35	39	20
PAP 3530 P11	35	39	30
PAP 4050 P11	40	44	50
PAP 4550 P11	45	50	50
PAP 5030 P11	50	55	30
PAP 5040 P11	50	55	40
PAP 5060 P11	50	55	60
PAP 5540 P11	55	60	40
PAP 6040 P11	60	65	40
PAP 6050 P11	60	65	50
PAP 6060 P11	60	65	60
PAP 6070 P11	60	65	70
PAP 7050 P11	70	75	50
PAP 7070 P11	70	75	70
PAP 80100 P11	80	85	100
PAP 8060 P11	80	85	60
PAP 90100 P11	90	95	100
PAP 9060 P11	90	95	60

Haut de page

Coussinets à collerette

Coussinets à collerette PAF.. KS Permaglide P11

Désignation	D_i	D_o	B
PAF 06080 P11	6	8	8
PAF 08055 P11	8	10	5,5
PAF 08095 P11	8	10	9,5
PAF 10070 P11	10	12	7
PAF 10120 P11	10	12	12
PAF 10170 P11	10	12	17
PAF 12070 P11	12	14	7
PAF 12090 P11	12	14	9
PAF 12120 P11	12	14	12
PAF 15120 P11	15	17	12
PAF 15170 P11	15	17	17
PAF 16120 P11	16	18	12
PAF 18100 P11	18	20	10
PAF 18220 P11	18	20	22
PAF 20115 P11	20	23	11,5
PAF 20165 P11	20	23	16,5
PAF 25215 P11	25	28	21,5
PAF 30160 P11	30	34	16
PAF 30260 P11	30	34	26
PAF 35260 P11	35	39	26
PAF 40260 P11	40	44	26

Haut de page

Bandes

Bandes PAS.. KS Permaglide P11

Désignation	L	B	S₃
PAS 20180 P11	500	180	2,0
PAS 10160 P11	500	160	1,0
PAS 15180 P11	500	180	1,5
PAS 25180 P11	500	180	2,5

Haut de page
