Partenaires de glissement antagoniste pour coussinets KS PERMAGLIDE®
Facteurs d'influence
La sécurité de fonctionnement et la durée de vie d'un palier sans entretien ou à faible entretien dépendent non seulement du collectif de charge et du lubrifiant, dans le cas des paliers à faible entretien, mais également du matériau du partenaire de glissement et de sa surface. Les matériaux des partenaires de glissement ont une influence en partie significative sur le comportement d'usure et sur la durée de vie du coussinet (voir tableau « Facteur de correction »).
- Dureté du partenaire de glissement antagoniste
Pour obtenir de bonnes conditions tribotechniques, il faut utiliser un partenaire de glissement antagoniste aussi dur (HRC > 45) et lisse (profondeur de rugosité Rz 0,8 à 1,0) que possible. Des essais effectués avec des arbres de différentes duretés révèlent une usure plus importante tout au long de la durée de vie avec des arbres de moindre dureté ou de rugosité de la surface supérieure.
Dans le cas des coussinets en matériaux P1, il est toujours avantageux, concernant la durée de vie, d'employer, sur le partenaire de glissement, une surface de glissement durcie ou recouverte d'un revêtement spécial. Ceci est particulièrement important en cas de contrainte ou de vitesse de glissement élevée. S'il n'est pas possible de durcir davantage le matériau de l'arbre, la surface du tourillon du palier doit être finement polie. Les stries de rectification perpendiculaires au sens de déplacement ou les stries de tournage et les spirales de tournage doivent être évitées. Dans le cas des matériaux sans plomb comme le KS PERMAGLIDE® P14, on utilise par exemple du bronze à l'étain, qui est plus dur que le bronze au plomb utilisé dans le matériau P10. C'est pourquoi un partenaire de glissement antagoniste dur, d'une dureté HRC > 47, est recommandé pour les coussinets sans plomb KS PERMAGLIDE® P1. Le matériau s'use alors moins et le partenaire de glissement antagoniste est moins impacté.

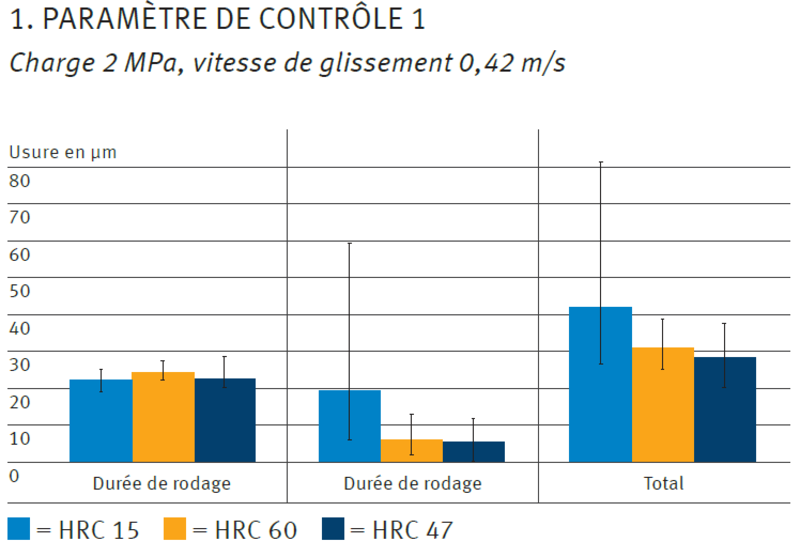

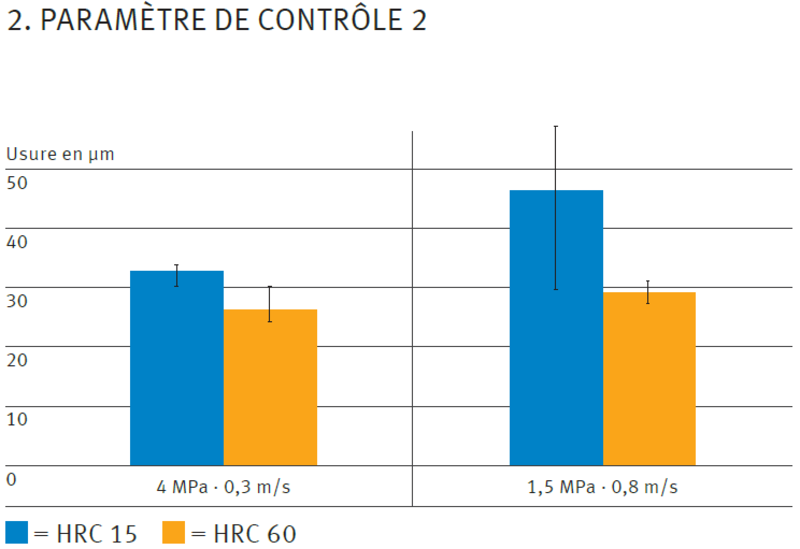

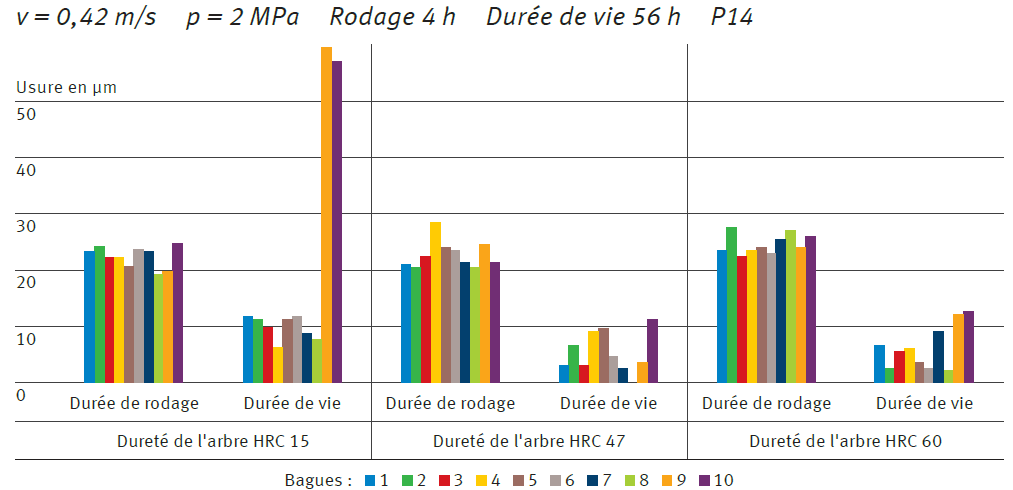

Évaluation sur banc d'essai de rotation : usure en μm avec différentes duretés de l'arbre HRC - Rugosité du partenaire de glissement antagoniste

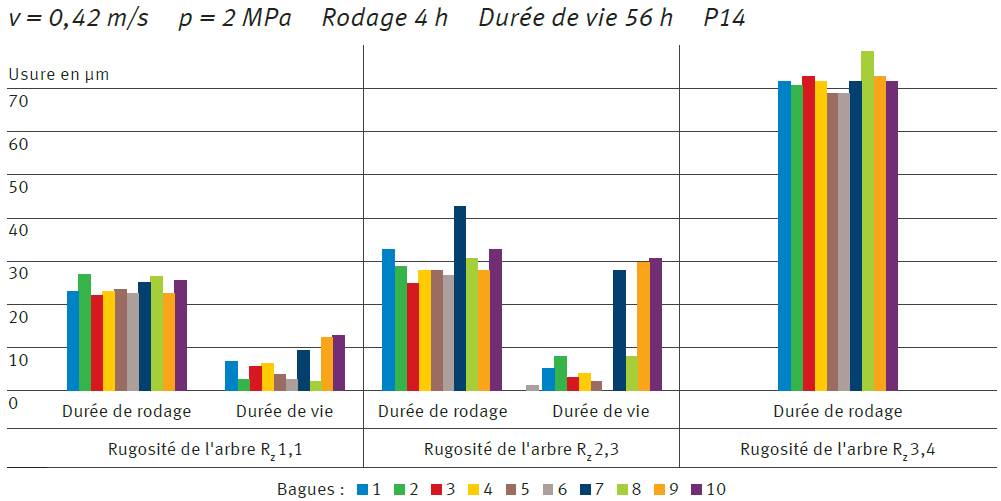

Évaluation sur banc d'essai de rotation : usure en μm avec différentes rugosités de l'arbre Rz, dureté de l'arbre HRC 60 La rugosité de la surface du partenaire de glissement joue également un rôle impor tant pour la sécurité de fonctionnement et la durée de vie d'un appariement de glissement. Les conditions de frottement les plus favorables sont obtenues avec une rugosité de la surface comprise entre Rz 0,8 et Rz 1,5.
Dans le cas des coussinets en matériaux P1, une surface trop lisse empêche le lubrifiant solide de s'accumuler en quantité suffisante sur le partenaire de glissement. Durant le mouvement de glissement, ceci entraîne sans cesse des phénomènes d'adhésion et, en raison d'effets stickslip, des grincements et des dysfonctionnements. Quand la surface du partenaire de glissement est trop rugueuse, le lubrifiant solide du coussinet ne suffit pas pour former un film de lubrification fermé sur le partenaire de glissement. Il se produit une abrasion avec une friction accrue et une augmen tation de la température et de l'usure. Avec les coussinets en matériaux P2, des profondeurs de rugosité plus élevées entraînent une abrasion avec une usure accrue malgré la présence de graisse comme lubrifiant.
- Facteur de correction matériau du partenaire de glissement
Material of interacting sliding surface
fw Acier
1 Acier nitruré
1 Acier à faible corrosion
2 Acier chromé dur (épaisseur min. de couche 0,013 mm)
2 Acier galvanisé (épaisseur min. de couche 0,013 mm)
0.2 Acier phosphaté (épaisseur min. de couche 0,013 mm)
0.2 Fonte grise Rz 2
1 Aluminium anodisé
0.4 Aluminium a nodisé d ur (dureté 450 +50 HV ; épaisseur 0,025 mm)
2 Alliages à base de cuivre
0.1 to 0.4 Nickel
0.2 Facteur de correction matériau fw (pour une profondeur de rugosité Rz 0,8 à Rz 1,5)
