Contrôle des chemises roulées
Contrairement à une section de tube clindrique, une chemise roulée est fabriquée à partir d'une section de matériau´plane par façonnage. C'est pourquoi elle possède un joint vif qui peut être ouvert à l'état libre. Un joint vif fermé ainsi que la précision de forme et de cote nécessaire ne sont obtenus qu'après l'emboîtement de la chemise roulée dans le corps. Avant le montage, le mètre extérieur Do et le diamètre intérieur Di des chemises roulées ne peuvent être déterminés qu'en employant des méthodes et aispositifs de contrôle spéciaux.

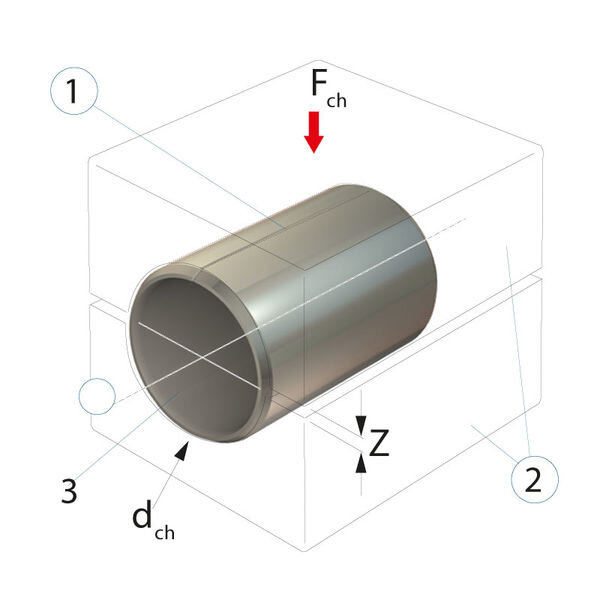

La chemise roulée est placée ici dans un logement de contrôle en deux parties, présentant un diamètre de mesure déini dch, avec le joint vif vers le haut. Le logement de contrôle est soumis à une force de contrôle Fch. L'écart z entre les demilogements change sous l'efet de la force de contrôle. Le diamètre de la chemise DO est alors calculé à partir de la valeur mesurée Δz.
Contrôle D, DIN ISO 3547 2ème partie
Les chemises roulées présentant un diamètre extérieur DO> 180 mm sont contrôlées avec un ruban de mesure de précision. Celui-ci est placé autour du milieu de la chemise et tiré jusqu'à ce que le joint vif soit fermé. La circonférence Δz est la différence entre le mandrin de réglage et la chemise. Elle permet de calculer le diamètre extérieur de la chemise DO.
La chemise roulée est emboîtée dans une jauge-bague dont le diamètre de contrôle est déterminé selon DIN ISO 3547 1ère partie, Tab. 5. Le diamètre intérieur de la chemise Di est contrôlé avec un tampon.
Diamètre extérieur de la chemise DO
Contrôle A, DIN ISO 3547 2ème partieLa chemise roulée est placée ici dans un logement de contrôle en deux parties, présentant un diamètre de mesure déini dch, avec le joint vif vers le haut. Le logement de contrôle est soumis à une force de contrôle Fch. L'écart z entre les demilogements change sous l'efet de la force de contrôle. Le diamètre de la chemise DO est alors calculé à partir de la valeur mesurée Δz.
Contrôle D, DIN ISO 3547 2ème partie
Les chemises roulées présentant un diamètre extérieur DO> 180 mm sont contrôlées avec un ruban de mesure de précision. Celui-ci est placé autour du milieu de la chemise et tiré jusqu'à ce que le joint vif soit fermé. La circonférence Δz est la différence entre le mandrin de réglage et la chemise. Elle permet de calculer le diamètre extérieur de la chemise DO.
Diamètre intérieur de la chemise Di
Contrôle C calibrant, DIN ISO 3547 2ème partieLa chemise roulée est emboîtée dans une jauge-bague dont le diamètre de contrôle est déterminé selon DIN ISO 3547 1ère partie, Tab. 5. Le diamètre intérieur de la chemise Di est contrôlé avec un tampon.
Contrôle de l'épaisseur de paroi sur la chemise roulée
(après accord)

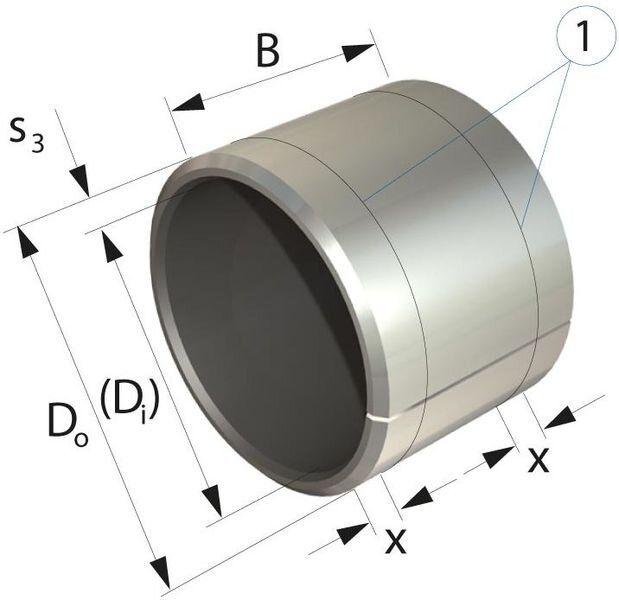

Le contrôle de l'épaisseur de paroi est déini dans DIN ISO 12306. L'épaisseur de paroi de la chemise s3 est contrôlée sur 1, 2 ou 3 lignes de mesure, suivant la largeur de chemise B. Après accord, le contrôle peut être efectué conformément à la norme précédente.
1 lignes de mesure
Attention :
L'épaisseur de paroi s3 et le diamètre intérieur de la chemise ne doivent pas être stipulés simultanément comme cote de contrôle.1 joint vif l 2 logement de contrôle l 3 chemise
Important :
Les indications pour le contrôle des chemises roulées décrivent de manière générale les opérations essentielles. Elles n'ont qu'un rôle informatif. La marche à suivre précise est déinie dans les normes actuelles correspondantes. Ces normes´doivent être employées exclusivement pour déterminer la qualité fonctionnelle et dimensionnelle des chemises roulées.Contact
