Calibrage de l'alésage du coussinet après le montage
(valable uniquement pour coussinets P1)
Calibrage
À la livraison, les coussinets KS PERMAGLIDE® sont prêts à poser et ne doivent être calibrés que si une toléranceplus serrée du jeu de coussinet ne peut pas être obtenue autrement.Attention:
Le calibrage écourte sensiblement la durée de vie des coussinets P1 KS PERMAGLIDE® (voir Tab. 1).La Figure 1 montre le calibrage avec un mandrin. Le Tableau 1 contient des valeurs recommandées pour le diamètre du mandrin de calibrage dK. Des valeurs précises ne peuvent être déterminées que par des essais.

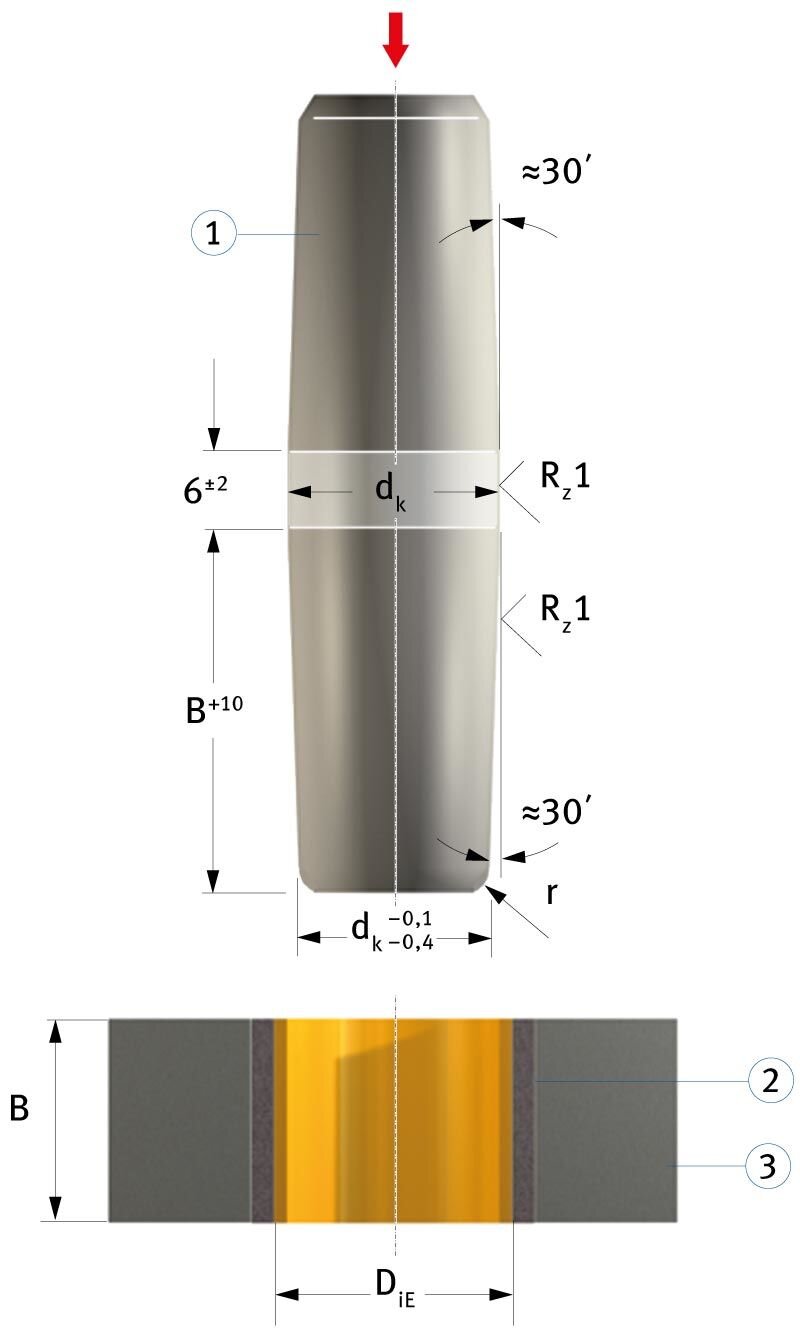

1 Mandrin de calibrage, profondeur de cémentation Eht>0,6, HRC 56 jusqu'à 64
2 Chemise KS PERMAGLIDE® P10
3 Corps
B Largeur de la Chemise l DiE Diamètre de la chemise à l'état emboîté l dK Diamètre du mandrin de calibrage l r Arête arrondie
2 Chemise KS PERMAGLIDE® P10
3 Corps
B Largeur de la Chemise l DiE Diamètre de la chemise à l'état emboîté l dK Diamètre du mandrin de calibrage l r Arête arrondie
La Figure 1 montre le calibrage avec un mandrin. Le Tableau 1 contient des valeurs recommandées pour le diamètre du mandrin de calibrage dK. Des valeurs précises ne peuvent être déterminées que par des essais.
Possibilités plus avantageuses
La tolérance du jeu de coussinet peut être réduite par les mesures suivantes, qui n'entraînent aucun raccourcissement de la durée de vie :- tolérances plus strictes pour l'alésage du corps
- tolérances plus strictes pour l'arbre
| Diamètre intérieur souhaité de la chemise | Diamètre du mandrin de calibrage1) dK | Durée de vie2) |
|---|---|---|
| DiE | - | 100% LN |
| DiE+0.02 | DiE+0.06 | 80% LN |
| DiE+0.03 | DiE+0.08 | 60% LN |
| DiE+0.04 | DiE+0.10 | 30% LN |
Tab. 1 : valeurs recommandées pour le diamètre du mandrin de calibrage et raccourcissement de la durée de vie
DiE Diamètre intérieur de la chemise à l'état emboîté.1) valeur recommandée, rapportée au corps en acier.
2) valeur recommandée pour rotation à sec.
