Montage des coussinets : Méthodes d'emboîtement
Les chemises KS PERMAGLIDE® peuvent être facilement emboîtées dans l'alésage du corps. Un léger huilage du dos de la chemise ou de l'alésage du corps facilite l'emboîtement.

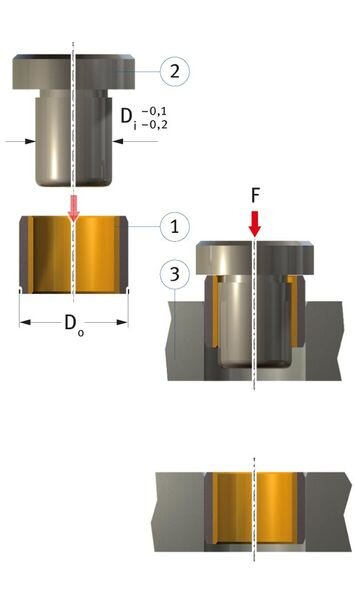

emboîtement noyé avec mandrin, sans bague auxiliaire, Fig. 3
Pour diamètre extérieur DO à partir de 55 mm :
emboîtement avec mandrin et bague auxiliaire, Fig. 4
Méthodes d'emboîtement recommandées
Pour diamètre extérieur DO jusqu'à env. 55 mm :

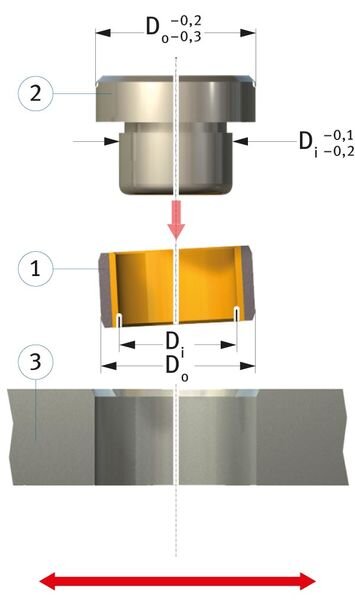

emboîtement affleurant avec mandrin, sans bague auxiliaire, Fig. 2emboîtement noyé avec mandrin, sans bague auxiliaire, Fig. 3
Pour diamètre extérieur DO à partir de 55 mm :
emboîtement avec mandrin et bague auxiliaire, Fig. 4
Attention :
Toujours travailler proprement lors du montage. La crasse écourte la durée d'utilisation du coussinet. Ne pas endommager la couche de glissement. Respecter la position de montage, si prescrite. Ne pas poser la jointure dans la zone de charge principale.Eviter un positionnement incliné et un désaxement

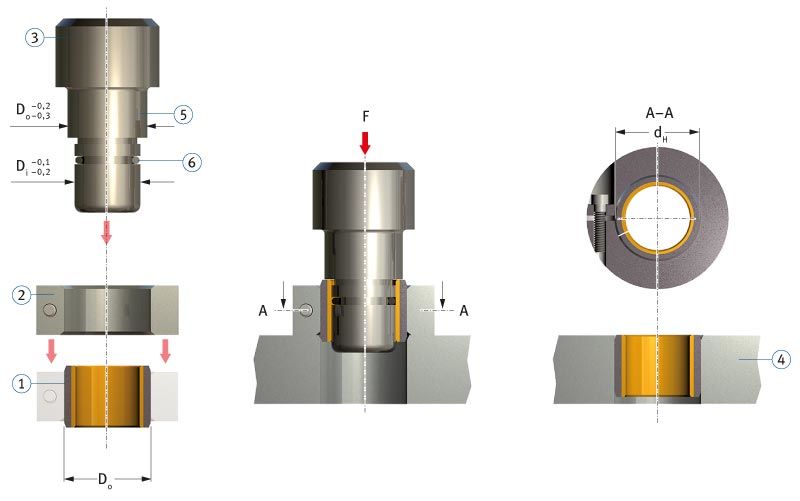

Fig. 4 : emboîtement de chemises, Do ≥ 55 mm, avec bague auxiliaire
1 chemise l 2 bague auxiliaire l 3 mandrin d'emboîtement l 4 Corps l 5 diamètre de contact l 6 joint torique
Le tableau 1 sert à déterminer le diamètre intérieur nécessaire dH de la bague auxiliaire à partir du diamètre extérieur indiqué DO de la chemise.
1 chemise l 2 bague auxiliaire l 3 mandrin d'emboîtement l 4 Corps l 5 diamètre de contact l 6 joint torique
Le tableau 1 sert à déterminer le diamètre intérieur nécessaire dH de la bague auxiliaire à partir du diamètre extérieur indiqué DO de la chemise.
Do (mm) | dH (mm) |
---|---|
55 ≤ Do ≤ 100 | Do +0.28 +0.25 |
100 < Do ≤ 200 | Do +0.40 +0.36 |
200 < Do ≤ 305 | Do +0.50 + 0.46 |
Tab. 1 : diamètre intérieur dH de la bague auxiliaire
