IL CUSCINETTO A STRISCIAMENTO ADATTO PER LE VOSTRE ESIGENZE

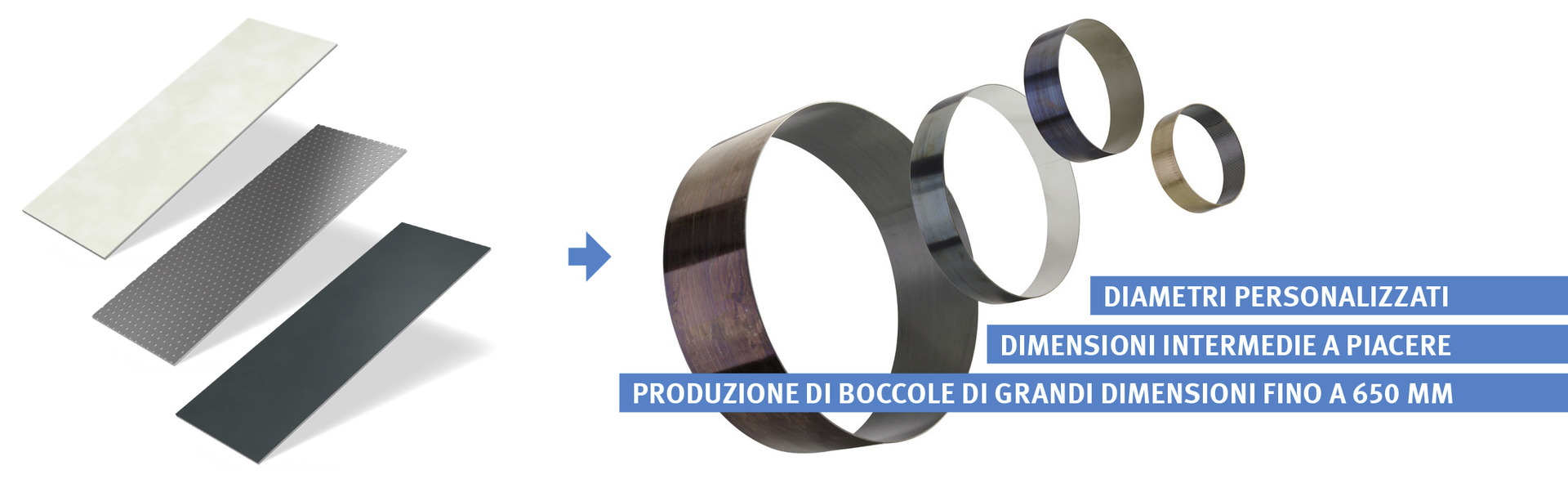

Le boccole a strisciamento KS PERMAGLIDE®, a seconda del materiale, sono disponibili come prodotto standard con diametro interno di 100 mm o ino a 300 mm. Le boccole a strisciamento con diametro di maggiori dimensioni o diverso sono una fabbricazione speciale in fogli laminati. Su richiesta i cuscinetti a strisciamento vengono realizzati nelle dimensione intermedie desiderate da 80 a 650 mm.
![[Translate to Italiano:] Large Bush](https://cdn2.ms-motorservice.com/fileadmin/media/permaglide/sonderteile/gerollte-grossbuchse.jpg "Produzione di cuscinetti a strisciamento")
Settori di applicazione, ad es.
- Impianti idroelettrici
- Pompe idrauliche
- Cilindri idraulici
- Macchine di grandi dimensioni
- Impianti industriali di grandi dimensioni
- Costruzione di gru
- Funivie e sciovie
- Industria ferroviaria e mineraria
- Cantieristica navale
- Materiali
Le boccole a strisciamento con diametro di grandi dimensioni sono disponibili in tutti i materiali KS PERMAGLIDE®:
- per il funzionamento a secco o le applicazioni con lubriicante
- con o senza piombo
- con protezione anticorrosione migliorata
Materiale
dimensioni massime (Di)
versione standard
dimensioni massime (Di)
fabbricazione speciale
P10 300 mm 600 mm P11 100 mm 600 mm P14 300 mm 600 mm* P147 300 mm* 600 mm* P20 100 mm 600 mm* P200 100 mm 600 mm* P22, P23, P202, P203 100 mm 600 mm* * Su richiesta
- Produzione

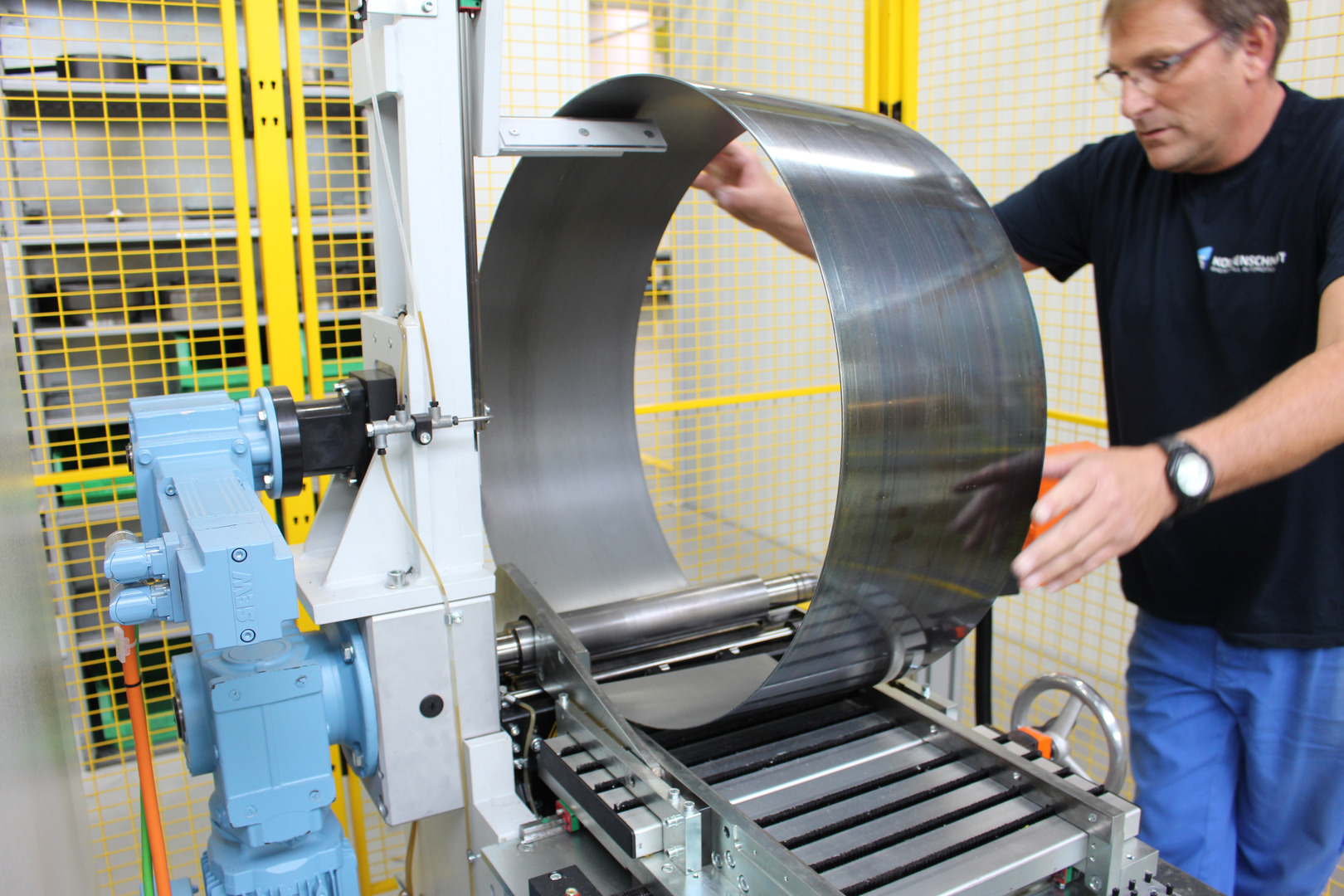

Le lamiere dei diversi materiali KS PERMAGLIDE® vengono lavorate ino a ottenere boccole di grandi dimensioni dalle pareti sottili con ingombro ridotto. Le sezioni di lamiera vengono trasformate in boccole a strisciamento su impianti di piegatura a freddo. Lo spessore nominale delle pareti delle lamiere di KS PERMAGLIDE® normalmente è di 2,5 mm. Le lamiere possono raggiungere una larghezza di 236 mm. La lamiera con rivestimento scorrevole è disponibile come Coilware. Pertanto la lunghezza delle lamiere e il diametro delle boccole risultanti può variare.
- Stabilità dimensionale
Le dimensioni di un cuscinetto a strisciamento cilindrico con un diametro di oltre 120 mm vengono misurate con un metro a nastro di precisione in conformità a ISO 3547. Per mantenere la concentricità ammessa, il cuscinetto a strisciamento viene misurato a più livelli. La seconda misura importante per determinare le dimensioni del cuscinetto è lo spessore delle pareti, il quale viene rilevato con un micrometro.
- Montaggio
Le boccole laminate vengono sostanzialmente prodotte con un giunto di testa. Inoltre sono realizzate con una dimensione di piantaggio maggiore rispetto alla sede. La dimensione di piantaggio maggiore dipende dalla misura del diametro e corrisponde a più 1/10 mm. In questo modo la boccola si adatta alla sede di piantaggio e il giunto di testa viene chiuso completamente. Le boccole così pressate sono sicure contro lo spostamento radiale e assiale e creano superici di strisciamento deinite.
Il montaggio di una boccola di grandi dimensioni è una vera sida. Non sempre sono disponibili grandi utensili di piantaggio, poiché a causa delle loro dimensioni eccezionali hanno costi di acquisto elevati oppure sono diicili da manovrare. Un espediente per facilitare il montaggio in loco è la contrazione della boccola ediante azoto liquido. Il cuscinetto a strisciamento viene immerso completamente in un contenitore di azoto liquido LN2. In pochi secondi, a temperature di –196 °C, il cuscinetto acquisisce una struttura sottile. E riduce al contempo il volume. Rispetto alla sede di piantaggio si crea così un gioco nell'ordine dei millimetri. Questo permette di inserire senza fatica il cuscinetto a strisciamento. Quando il cuscinetto è in posizione, si espande nuovamente assorbendo il calore ambiente e riprende la sua forma originaria, formando una sede di piantaggio stabile.
- Vantaggi e particolarita
- Lotti di dimensioni a partire da 1 pezzo
- Diametri personalizzati, diversi dalle dimensioni standard
- Boccole a strisciamento con diametro di grandi dimensioni
- Nessun costo per attrezzi
- Elevata lessibilità, ad es. produzione rapida possibile
La fabbricazione avviene in base ai massimi standard qualitativi con tolleranze a norma DIN ISO 3547
Le fabbricazioni speciali sono disponibili in tutti i materiali standard KS PERMAGLIDE® (materiali speciali su richiesta)
Su richiesta apponiamo il vostro numero disegno, numero articolo, ecc.
Esempi di utilizzo
Date un'occhiata ai nostri esempi di utilizzo con i cuscinetti a strisciamento KS PERMAGLIDE®
