Informazioni sui materiali

P11...esente da manutenzione e robusto

P11 è un materiale di strisciamento robusto e contenente piombo, caratterizzato da massime prestazioni tribologiche. È concepito per applicazioni esenti da manutenzione con

funzionamento a secco, può tuttavia essere impiegato anche in sistemi lubrificati con liquidi. Grasso come lubrificante in contatto con P11 è possibile solo in misura limitata e non è consigliato.

Produzione del materiale

In uno speciale processo di miscelazione viene realizzato il lubrificante solido. Parallelamente viene applicata tramite il metodo della sinterizzazione continua della polvere di bronzo sul dorso di acciaio o di
bronzo in qualità di strato di strisciamento. Si viene quindi a formare uno strato di strisciamento con spessore da 0,2 mm a 0,35 mm ed un volume dei pori del 30 % circa. Successivamente ha luogo il riempimento delle cavità con il lubrificante solido tramite impregnazione a rullo.

Questa fase di processo è controllata in modo tale che sopra lo strato di strisciamento si viene a formare uno strato di rodaggio costituito da lubrificante solido con uno spessore massimo di 0,03 mm. In ulteriori fasi di processo termiche vengono realizzate le proprietà caratteristiche del sistema del materiale e quindi, tramite coppie di rulli opportunamente impostate, la necessaria precisione dello spessore del materiale composito.

Importante!

Il materiale P11 contiene piombo e non può pertanto essere utilizzato nel settore alimentare.

Produzione dei cuscinetti a strisciamento

Dai materiali P10, P11 vengono realizzati elementi di strisciamento delle più diverse forme tramite fasi successive di taglio, punzonatura e deformazione.

Forme costruttive standard sono:

  • Boccole cilindriche
  • Boccole flangiate

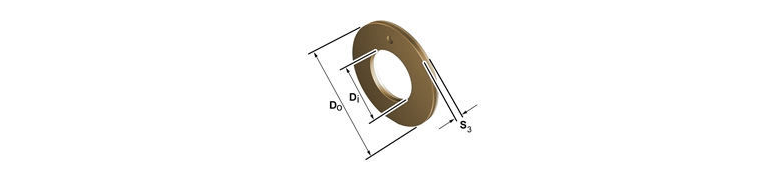

  • Rosette di spallamento
  • Strisce

I cuscinetti a strisciamento realizzati in P10 ricevono infine un trattamento anticorrosivo per il dorso del cuscinetto, le superfici frontali e le superfici di contatto
del giunto di testa.

Esecuzione standard: stagno
Spessore dello strato: ca. 0,002 mm

Su richiesta i cuscinetti a strisciamento P10 possono inoltre essere forniti con un rivestimento anticorrosivo ulteriormente migliorato di “zinco con passivazione trasparente”.

Il materiale P11 non richiede alcuna protezione anticorrosiva supplementare.

Nota:
lo stagno serve come anticorrosivo di breve durata e facilita inoltre il montaggio.

Proprietà di P11

In presenza di esigenze più severe per quanto riguarda la resistenza alla corrosione o in caso di impiego con mezzi di processo aggressivi si consiglia il materiale P11.

Rispetto a P10 questo materiale possiede alcuni ulteriori vantaggi:

  • ottima conduttività termica e quindi aumentata sicurezza operativa
  • antimagnetico

Funzionamento idrodinamico

L’impiego in condizioni idrodinamiche fino ad una velocità di strisciamento di 3 m/s non rappresenta alcun problema. Nell’esercizio continuativo oltre 3 m/s sussiste il rischio di erosione da flusso o cavitazione.

Il calcolo degli stati di esercizio per l’impiego idrodinamico viene offerto da Motorservice come servizio a parte.

Struttura del materiale

Valori caratteristici del materiale

Valori caratteristici, carico limiteSimboloUnitàValore
Valore pv ammessopvamm.MPa·m/s1,8
  • statico
p statMPa250
  • dinamico
p dinMPa140
Velocità
  • Funzionamento a secco
v rotm/s2
  • Funzionamento idrodinamico
v linm/s3
Temperatura a regime continuo
  • min
Tmin°C-200
  • max
Tmax°C280
Di breve durataTbreve°C140
coeff. di dilatazione termicaαbronzo10-51/K 1,7
Conduttività termicaλbronzoW/m/K <=70

Sistemi di strati P11

1. Strato di rodaggio

Matrice PTFE con riempitivo¹
Spessore strato [mm]:max. 0,03

2. Strato di strisciamento

Stagno-bronzo
Spessore strato [mm]:0,20–0,35
Volume dei pori [%]:ca. 30

3. Dorso del cuscinetto

bronzo
Spessore bronzo [mm]:variabile
Durezza bronzo [HB]:80-160

1 Con questo lubrificante sono riempiti anche i pori dello strato di strisciamento.


Composizione chimica

Strato di rodaggio

Componenti% in peso
PTFE44
Pb56

Strato di strisciamento

Componenti% in peso
Snda 9 a 11
CuResto

Dorso del cuscinetto

MaterialeInformazioni sul materiale
bronzoCuSn 6
DIN 17662

Boccole

Boccole PAP.. KS Permaglide P11

DenominazioneDiDoB
PAP 0406 P11466
PAP 0505 P11575
PAP 0606 P11686
PAP 0610 P116810
PAP 0808 P118108
PAP 0810 P1181010
PAP 0812 P1181012
PAP 100115 P11100105115
PAP 1005 P1110125
PAP 10060 P1110010560
PAP 1010 P11101210
PAP 1015 P11101215
PAP 1020 P11101220
PAP 1210 P11121410
PAP 1212 P11121412
PAP 1215 P11121415
PAP 1220 P11121420
PAP 1225 P11121425
PAP 1415 P11141615
PAP 1515 P11151715
PAP 1525 P11151725
PAP 1615 P11161815
PAP 1625 P11161825
PAP 1815 P11182015
PAP 1825 P11182025
PAP 2015 P11202315
PAP 2020 P11202320
PAP 2025 P11202325
PAP 2030 P11202330
PAP 2215 P11222515
PAP 2220 P11222520
PAP 2225 P11222525
PAP 2430 P11242730
PAP 2525 P11252825
PAP 2530 P11252830
PAP 2830 P11283230
PAP 3020 P11303420
PAP 3030 P11303430
PAP 3040 P11303440
PAP 3520 P11353920
PAP 3530 P11353930
PAP 4050 P11404450
PAP 4550 P11455050
PAP 5030 P11505530
PAP 5040 P11505540
PAP 5060 P11505560
PAP 5540 P11556040
PAP 6040 P11606540
PAP 6050 P11606550
PAP 6060 P11606560
PAP 6070 P11606570
PAP 7050 P11707550
PAP 7070 P11707570
PAP 80100 P118085100
PAP 8060 P11808560
PAP 90100 P119095100
PAP 9060 P11909560

Boccole flangiate

Boccole flangiate PAF.. KS Permaglide P11

DenominazioneDiDoB
PAF 06080 P11688
PAF 08055 P118105,5
PAF 08095 P118109,5
PAF 10070 P1110127
PAF 10120 P11101212
PAF 10170 P11101217
PAF 12070 P1112147
PAF 12090 P1112149
PAF 12120 P11121412
PAF 15120 P11151712
PAF 15170 P11151717
PAF 16120 P11161812
PAF 18100 P11182010
PAF 18220 P11182022
PAF 20115 P11202311,5
PAF 20165 P11202316,5
PAF 25215 P11252821,5
PAF 30160 P11303416
PAF 30260 P11303426
PAF 35260 P11353926
PAF 40260 P11404426

Strisce

Strisce PAS.. KS Permaglide P11



DenominazioneLBS3
PAS 20180 P115001802,0
PAS 10160 P115001601,0
PAS 15180 P115001801,5
PAS 25180 P115001802,5
