Cuscinetti a strisciamento KS PERMAGLIDE®

In relazione al tipo di funzionamento si possono distinguere tre sistemi funzionali:

  • cuscinetti a strisciamento esenti da manutenzione, con funzionamento a secco
  • cuscinetti a strisciamento a manuten zione ridotta, lubriicati con grasso
  • cuscinetti a strisciamento con funzionamento idrodinamico

I cuscinetti a strisciamento con funzionamento idrodinamico sono in grado di soddisfare abbastanza bene i diversi requisiti. Così è ad esempio possibile, con l’aiuto di metodi di calcolo moderni, conigurare in particolare i cuscinetti a strisciamento lubrificati con olio in modo ottimale ed a garanzia di un’elevata sicurezza operativa. I cuscinetti a strisciamento a manutenzione ridotta sono in genere lubriicati con grasso. La quantità di grasso applicata in fase di montaggio è di norma suiciente per l’intero ciclo di vita. Se un cuscinetto a strisciamento lubriicato con grasso viene impiegato in condizioni gravose, è opportuno ripetere la lubrificazione. Qualora la lubrificazione con olio o grasso non sia possibile o ammessa, vanno impiegati cuscinetti a strisciamento esenti da manutenzione con funzionamento a secco.

Lubrificazione con grasso dei cuscinetti a strisciamento KS PERMAGLIDE® P2

La durata utile di un cuscinetto a strisciamento P2 viene inluenzata anche dal grasso lubriicante utilizzato. In particolare il coeiciente di attrito, la capacità di carico e la temperatura di esercizio ammessa dipendono dal lubriicante. Anche la resistenza all’invecchiamento è importante per il corretto funzionamento.

Grassi idonei sono in linea di massima:

  • grassi al sapone di litio (resistenti all’invecchiamento)
  • grassi al sapone di bario (buona adesione)
  • grassi al sapone di alluminio (buona umettabilità)

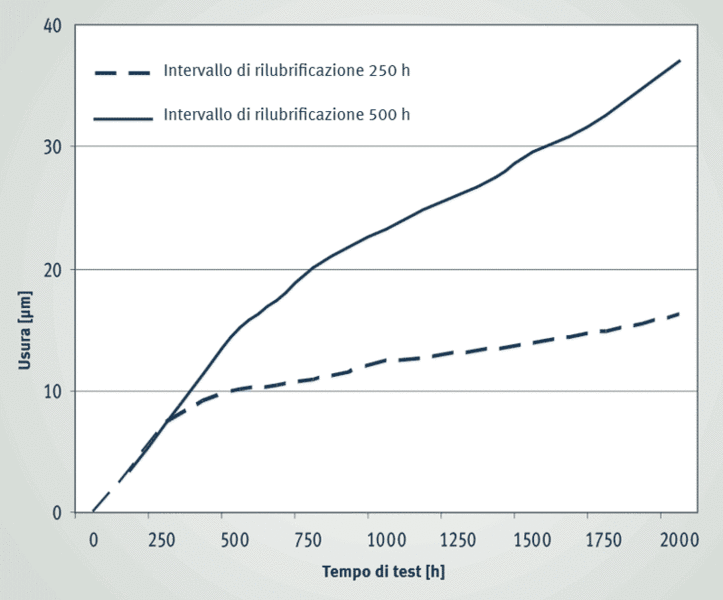

Intervalli di rilubriicazione opportunamente cadenzati allungano la durata utile e migliorano la sicurezza operativa (ig. curva dell'usura).

Tuttavia, il risultato del calcolo della durata utile da attendersi per cuscinetti a strisciamento lubrificati con grasso va considerato come semplice valore orientativo in quanto soggetto ad incertezze conseguenti ai numerosi fattori di influenza.

Si consiglia di veriicare l’impiego di cuscinetti a strisciamento KS PERMAGLIDE® tramite l’esecuzione di test in condizioni analoghe a quelle dell’applicazione definitiva.

Lubrificazione di cuscinetti a strisciamento P1

In determinati casi di applicazione può rendersi necessaria la lubrificazione con grasso o olio della supericie di contatto tra il cuscinetto a strisciamento P1 e l’anta gonista di strisciamento. Come conseguenza si possono veriicare scostamenti notevoli dalla durata utile stimata. L’impiego di grasso o olio può determinare sia l’accorciamento che l’allungamento della durata utile. (Vedere tabella).



Condizioni di esercizio

Ripercussioni sulla durata utile

Motivo

Funzionamento continuativo in lubrificanti liquidi

Forte allungamento della durata utile

Qui sono presenti condizioni idrodinamiche e di attrito misto. Il calore prodotto dall’attrito viene dissipato dalla zona di contatto tramite il lubriicante. In condizioni idrodinamiche il cuscinetto a strisciamento funziona praticamente senza usura.

Funzionamento continuativo in grassi lubrificanti (materiali KS PERMAGLIDE® P1)

Accorciamento o allungamento della durata utile

Additivi solidi come MoS2 o ZnS favoriscono la formazione di depositi pastosi e possono accorciare la durata utile. Tramite misure costruttive (foro/scanalature nella zona di uscita) e rilubriicazione periodica è possibile allungare la durata utile nominale (Catalogo KS PERMAGLIDE®, Art. n. 50003863, vedi anche il capitolo 6, voce "Lubrificazione").

Ripercussioni della lubrificazione sulla durata utile

Da una parte l’accorciamento è dovuto al fatto che risulta ostacolato il trasferimento del lubrificante solido durante il processo di rodaggio. Dall’altra parte la presenza di grasso o olio favorisce la formazione di depositi pastosi. Con questo termine si intende l’amalgamarsi di grasso o piccole quantità di olio con il materiale asportato per attrito proveniente dalla zona di con tatto. Questo materiale pastoso si va a depositare nel senso di rotazione in corrispondenza della zona di uscita e ostacola l'asportazione di calore. Parti di questo materiale pastoso vengono di nuovo trascinate nella zona di contatto con un conseguente aumento dell’usura. Grassi lubrificanti con additivi di solfuro di zinco o bisolfuro di molibdeno raforzano questa tendenza alla formazione di depositi pastosi. Se in caso di impiego di cuscinetti a strisciamento P1 risulta inevitabile la lubriicazione con grasso, le seguenti misure sono in grado di contrastare la formazione di depositi pastosi:

  • Provvedere alla rilubriicazione periodica (ad es. con grasso al sapone di litio)
  • Realizzare fori o scanalature nella zona di uscita in modo che il materiale pastoso possa depositarsi.

Attenzione

Fori o scanalature diminuiscono la supericie della sezione trasversale della parete della boccola. Se la proporzione è >10%, occorre tenerne conto in fase di calcolo (accoppiamento preciso, ricoprimento). I cuscinetti a strisciamento P2 necessitano di lubrificazione.



Danni del cuscinetto a strisciamento dovuti all'invecchiamento del grasso

Durante l'invecchiamento, i grassi potrebbero produrre troppo acido e causare la corrosione dei metalli non ferrosi come il bronzo. I bioesteri, sotto forma di oli o grassi, sono altamente ecocompatibili, ma in presenza di umidità causano la formazione di alcol e acidi liberi. Gli alcoli sono igroscopici e favoriscono l'idrolisi. Gli acidi liberi possono causare l'ossidazione dei metalli non ferrosi nei cuscinetti a strisciamento.

Avvertenza

Per sicurezza si consiglia di controllare per tempo il valore pH del grasso a cadenze regolari. In caso di dubbio è possibile comunicare a Motorservice il tipo di grasso utilizzato per ricevere una valutazione da parte dell'assistenza tecnica.



Lubrificazione dei cuscinetti a strisciamento KS PERMAGLIDE® P14

Per la lubriicazione dei cuscinetti a strisciamento KS PERMAGLIDE® P14 si consiglia di utilizzare grassi a base di olio minerale, ad es. grasso al sapone di litio a base di olio minerale.



Avvertenza sulla lubrificazione dei cuscinetti a strisciamento KS PERMAGLIDE® privi di piombo e di quelli contenenti piombo

Test di stoccaggio con materiali KS PERMAGLIDE® P23 e oli a base di esteri sintetici hanno mostrato, già dopo ca. 500 ore e 120 °C, una notevole corrosione del piombo con conseguente impoverimento dello stesso nello strato di strisciamento superiore sul materiale KS PERMAGLIDE® P23. Negli stessi test, la variante senza piombo realizzata con il materiale KS PERMAGLIDE® P203 è rimasta invece pressoché intatta. Questi risultati sono trasferibili su tutti i materiali KS PERMAGLIDE® contenenti piombo.
