Cuscinetti a strisciamento KS PERMAGLIDE® Montaggio dei cuscinetti a strisciamento: Forza di piantaggio e pressione di forzamento
Forza di piantaggio e pressione di forzamento si ripercuotono l’una sull’altra. La pressione di forzamento si viene a creare tra l’alesaggio nella scatola e il mantello della boccola. Essa può essere considerata una misura per l’accoppiamento preciso della boccola nella scatola. La pressione di forzamento insieme ad altri fattori determina l’entità della forza di piantaggio.
Calcolo della forza di piantaggio
La forza di piantaggio dipende da molti fattori difficilmente da determinare con precisione, ad es.:
- ricoprimento effettivo
- coefficiente di attrito
- formazione di rigature
- velocità di piantaggio.
Il calcolo della forza di piantaggio viene offerto da Motorservice come servizio a parte. Nella maggior parte dei casi è sufficiente la determinazione approssimativa della forza di piantaggio come illustrato nella fig. 1.
Determinazione della forza di piantaggio della boccola
La fig. 1 riportata di seguito illustra la massima forza di piantaggio necessaria per ogni mm di larghezza della boccola. Alle singole curve sono abbinati il diametro esterno della boccola DO e lo spessore parete della boccola s3 conformemente a DIN ISO 3547. Il calcolo si basa su una scatola in acciaio il cui diametro DG è stato adattato in rapporto al diametro esterno della boccola DO. È stato scelto il rapporto DG: DO ≈ 1,5...2

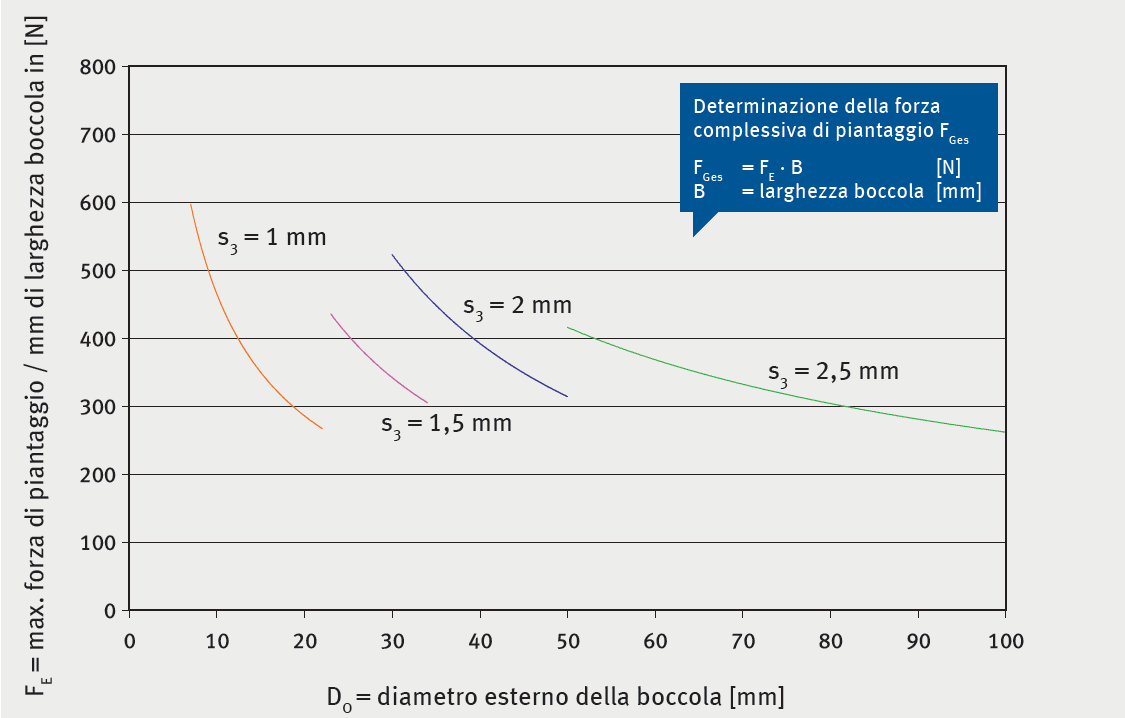

Fig. 1: Forza di piantaggio FE
Esempio per la determinazione approssimativa della forza di piantaggio FGes
Dati noti: |
Boccola | PAP 4030 P14 |
Diametro esterno della boccola |
DO = 44 mm | |
Larghezza della boccola |
B = 30 mm | |
Spessore delle pareti della boccola | s3 = 2 mm | |
[ 14 ] | Ftotal = FE · B | = 340 N/mm · 30 mm = 10200 N |
