Łożyskowanie czopu wału w bezkonserwacyjnych zaworach odcinających

Branża: przemysł chemiczny, systemy techniczne budynków, technologie przemysłowe

Zastosowany produkt

tuleja walcowa KS PERMAGLIDE® wariant konstrukcyjny PAP … P10/P11.
W zależności od agresywności gazu lub cieczy stosowany jest materiał KS PERMAGLIDE® P10 (ze stalowym grzbietem) albo P11 (z brązowym grzbietem).

29533

Funkcja

Zawory odcinające regulują przepływ cieczy i gazów w przewodach rurowych. Stosowane w nich łożyska ślizgowe są ciągle narażone na wpływ chemikaliów i wysokich lub bardzo niskich temperatur. Ciecze powodują np. ciągłe wibracje klapy. Łożysko nie może się zatrzeć wskutek korozji czy działania temperatury. Zarówno przy częstym, jak i przy bardzo rzadkim używaniu sprawność zaworu odcinającego nie może być ograniczana. Zamontowane łożyska nie będą już dostępne, konieczne jest więc zastosowanie bezkonserwacyjnych łożysk ślizgowych.

Zawory odcinające pełnią rolę wyłączników bezpieczeństwa:
otwierają się przy zbyt wysokim ciśnieniu. W przypadku nieszczelności części orurowania zawór odcinający zostaje zamknięty.

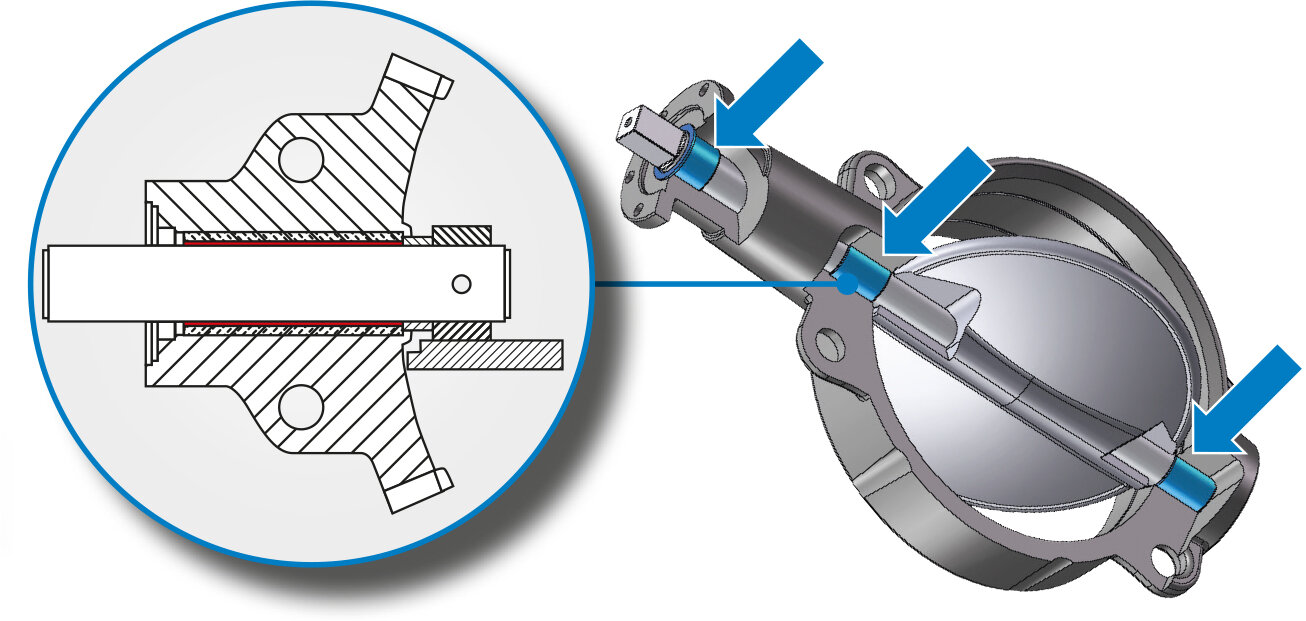

Łożyskowanie przy użyciu tulei walcowych KS PERMAGLIDE® P10/11

Czop wału/tarczę klapową łożyskuje się z zastosowaniem tulei KS PERMAGLIDE® P10 lub P11. Łożyska ślizgowe P10 i P11 nie naładowują się elektrostatycznie, ponieważ po dotarciu przewodzą prąd. Zawory odcinające można też stosować w przypadku gazów wybuchowych.

Zaleta: niezawodne działanie układu łożyskowania przez zastosowanie łożysk ślizgowych KS PERMAGLIDE® P10/P11

  • możliwość stosowania do cieczy i gazów
  • wysoka odporność chemiczna,
  • odporność na korozję
  • niska skłonność do pęcznienia
  • wytrzymałość na obciążenia termiczne
  • Bezsmarowe: nie wymagają smarowania. Łożyska ślizgowe stosowane są także w przypadku agresywnych mediów
  • Bezkonserwacyjne
  • Brak ładunków elektrostatycznych, przystosowane również do mediów wybuchowych

Opis zastosowania

Stosowanie różnych mediów w przewodach rurowych:

  • gazy
  • ciecze
  • pary
  • kwasy
  • zasady

Przykładowe zastosowania zaworów odcinających:

  • instalacje przemysłu chemicznego
  • instalacje przemysłu farmaceutycznego
  • instalacje gazowe
  • instalacje do spalania gazów wysypiskowych
  • oczyszczalnie ścieków
  • systemy wody pitnej
  • systemy wody użytkowej
  • odsalarnie wody morskiej
  • instalacje chłodnicze
  • instalacje grzewcze
  • oprzyrządowanie techniczne basenów
  • armatury przemysłowe
  • systemy pomp
  • okręty
