Informacje o materiałach

P11... bezkonserwacyjny i wytrzymały

P11 to zawierający ołów, wytrzymały materiał ślizgowy o najwyższych parametrach trybologicznych. Jest przystosowany do aplikacji bezkonserwacyjnych i bezsmarowych,

ale może też być stosowany w systemach smarowanych ciekłymi środkami smarnymi. Stosowanie smaru stałego jako środka smarnego wchodzącego w kontakt z materiałem P11 jest możliwe tylko warunkowo i nie jest zalecane.

Produkcja materiału

Stały środek smarny jest produkowany przy użyciu specjalnie skonfigurowanego procesu mieszalniczego Jednocześnie metodą spieku ciągłego na stalowy grzbiet nanoszona jest warstwa ślizgowa ze sproszkowanego brązu. Powstaje przy tym warstwa ślizgowa o grubości od 0,2 mm do 0,35 mm o porowatości ogólnej ok. 30%. Następnie walce impregnacyjne wypełniają puste przestrzenie stałym środkiem smarnym.

Ten etap technologiczny jest sterowany w sposób zapewniający wytworzenie nad warstwą ślizgową warstwy docierającej o grubości maks. 0,03 mm. Na dalszych etapach obróbki termicznej uzyskiwane są charakterystyczne właściwości systemu materiałowego, po czym sterowane pary walców zapewniają dokładną wymaganą grubość kompozytu.

Ważne!

Materiał P11 zawiera ołów i nie może być stosowany w aplikacjach obejmujących kontakt z artykułami spożywczymi.

Produkcja łożysk ślizgowych

Z materiałów P10, P11 wytwarzane są metodami skrawania, wytłaczania i formowania elementy ślizgowe o najróżniejszych kształtach.

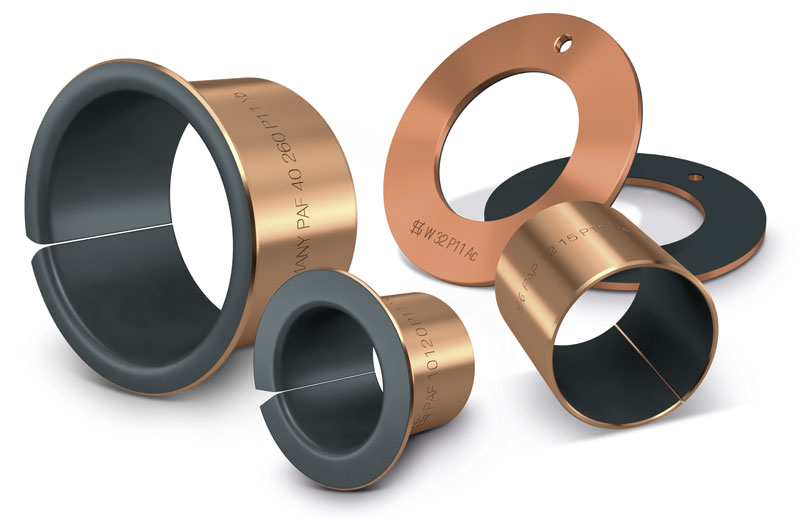

Standardowymi kształtami konstrukcyjnymi są:

  • Tuleje walcowe
  • Tuleje kołnierzowe
  • Podkładki oporowe
  • Płytki

Łożyska ślizgowe wykonane z materiału P10 są na końcu pokrywane warstwą antykorozyjną na grzbiecie, powierzchniach czołowych
i powierzchniach styku.

Wersja standardowa: Grubość
warstwy cynowej: ok. 0,002 mm

Ponadto na zamówienie dostępne są łożyska ślizgowe P10 o podwyższonej jakości warstwy antykorozyjnej „cynk, przezroczysty pasywowany“.

Materiał P11 nie wymaga dodatkowej ochrony antykorozyjnej.

Wskazówka:
Cyna zapewnia krótkotrwałą ochronę antykorozyjną i pomoc montażową.

Właściwości materiału P11

Materiał P11 zalecany jest w przypadku podwyższonych wymagań w zakresie ochrony antykorozyjnej lub używaniu agresywnych mediów.

Posiada on kilka dodatkowych zalet w porównaniu z materiałem P10:

  • bardzo dobra przewodność termiczna, a więc zwiększona niezawodność
  • antymagnetyczność

praca hydrodynamiczna

Praca w warunkach hydrodynamicznych jest bezproblemowa do szybkości ślizgu 3 m/s. W przypadku ciągłej pracy z prędkością ślizgu przekraczającą 3 m/s istnieje niebezpieczeństwo erozji materiału wzgl. kawitacji

Motorservice oferuje kalkulację charakterystyk hydrodynamicznych jako usługę.

Struktura materiału

Parametry materiału

Wartości charakterystyczne,
obciążenie graniczne
ZnakJednostkaWartość
Dopuszczalna wartość pvpvdop.MPa·m/s1,8
  • statyczne
p statMPa250
  • dynamiczne
p dynMPa140
Szybkość
  • Praca na sucho
v rotm/s2
  • Praca hydrodynamiczna
v linm/s3
Stała temperatura pracy
  • min.
Tmin°C-200
  • maks.
Tmax°C280
KrótkotrwaleTshort°C140
Wsp. rozszerzalności cieplnejαbrąz10-51/K1,7
Przewodność termicznaλbrązW/m/K<=70

Systemy warstwowe P11

1. Warstwa docierająca

Matryca PTFE z wypełniaczem¹
Grubość warstwy [mm]:max. 0,03

2. Warstwa ślizgowa

Brąz cynowy
Grubość warstwy [mm]:0,20–0,35
Porowatość ogólna [%]:ok. 30

3. Grzbiet łożyska

Brąz
Grubość brązu [mm]:zmienna
Twardość brązu [HB]:80-160

1 Masa środka smarnego wypełnia też pory warstwy ślizgowej.


Skład chemiczny

Warstwa docierająca

Komponenty% wag.
PTFE44
Pb56

Warstwa ślizgowa

Komponenty% wag.
Sn9 do 11
CuPozostałe

Grzbiet łożyska

MateriałInformacje o materiałach
BrązCuSn 6
DIN 17662

Tuleje

Tuleje PAP.. KS Permaglide P11

OznaczenieDiDoB
PAP 0406 P11466
PAP 0505 P11575
PAP 0606 P11686
PAP 0610 P116810
PAP 0808 P118108
PAP 0810 P1181010
PAP 0812 P1181012
PAP 100115 P11100105115
PAP 1005 P1110125
PAP 10060 P1110010560
PAP 1010 P11101210
PAP 1015 P11101215
PAP 1020 P11101220
PAP 1210 P11121410
PAP 1212 P11121412
PAP 1215 P11121415
PAP 1220 P11121420
PAP 1225 P11121425
PAP 1415 P11141615
PAP 1515 P11151715
PAP 1525 P11151725
PAP 1615 P11161815
PAP 1625 P11161825
PAP 1815 P11182015
PAP 1825 P11182025
PAP 2015 P11202315
PAP 2020 P11202320
PAP 2025 P11202325
PAP 2030 P11202330
PAP 2215 P11222515
PAP 2220 P11222520
PAP 2225 P11222525
PAP 2430 P11242730
PAP 2525 P11252825
PAP 2530 P11252830
PAP 2830 P11283230
PAP 3020 P11303420
PAP 3030 P11303430
PAP 3040 P11303440
PAP 3520 P11353920
PAP 3530 P11353930
PAP 4050 P11404450
PAP 4550 P11455050
PAP 5030 P11505530
PAP 5040 P11505540
PAP 5060 P11505560
PAP 5540 P11556040
PAP 6040 P11606540
PAP 6050 P11606550
PAP 6060 P11606560
PAP 6070 P11606570
PAP 7050 P11707550
PAP 7070 P11707570
PAP 80100 P118085100
PAP 8060 P11808560
PAP 90100 P119095100
PAP 9060 P11909560

Tuleje kołnierzowe

Tuleje kołnierzowe PAF.. KS Permaglide P11

OznaczenieDiDoB
PAF 06080 P11688
PAF 08055 P118105,5
PAF 08095 P118109,5
PAF 10070 P1110127
PAF 10120 P11101212
PAF 10170 P11101217
PAF 12070 P1112147
PAF 12090 P1112149
PAF 12120 P11121412
PAF 15120 P11151712
PAF 15170 P11151717
PAF 16120 P11161812
PAF 18100 P11182010
PAF 18220 P11182022
PAF 20115 P11202311,5
PAF 20165 P11202316,5
PAF 25215 P11252821,5
PAF 30160 P11303416
PAF 30260 P11303426
PAF 35260 P11353926
PAF 40260 P11404426

Płytki

Taśmy PAS.. KS Permaglide P11



OznaczenieLBS3
PAS 20180 P115001802,0
PAS 10160 P115001601,0
PAS 15180 P115001801,5
PAS 25180 P115001802,5
