Informacje o materiałach

P14 … bezkonserwacyjny i przyjazny dla środowiska

P14 to niezawierający ołowiu, standardowy materiał na łożyska ślizgowe o wysokich parametrach trybologicznych.

Jest przeznaczony do aplikacji bezkonserwacyjnych i bezsmarowych. Może być jednak także używany w systemach smarowanych ciekłymi środkami smarnymi

Stosowanie smaru stałego jako środka smarnego wchodzącego w kontakt z materiałem P14 jest możliwe tylko warunkowo i nie jest zalecane.

Produkcja materiału

Stały środek smarny jest produkowany przy użyciu specjalnie skonfigurowanego procesu mieszalniczego

Jednocześnie metodą spieku ciągłego na stalowy grzbiet nanoszona jest warstwa ślizgowa ze sproszkowanego brązu. Powstaje przy tym warstwa ślizgowa o grubości od 0,2 mm do 0,35 mm o porowatości ogólnej ok. 30%.

Następnie walce impregnacyjne wypełniają puste przestrzenie stałym środkiem smarnym. Ten etap technologiczny jest sterowany w sposób zapewniający wytworzenie nad warstwą ślizgową warstwy docierającej o grubości maks. 0,03 mm. Na dalszych etapach obróbki termicznej uzyskiwane są charakterystyczne właściwości systemu materiałowego, po czym sterowane pary walców zapewniają dokładną wymaganą grubość kompozytu.

Wskazówka: Materiał P14 nie nadaje się do stosowania w wodzie
(Alternatywa: P10, P147)

Produkcja łożysk ślizgowych

Z materiału P14 wytwarzane są metodami skrawania, wytłaczania i formowania elementy ślizgowe o najróżniejszych kształtach.

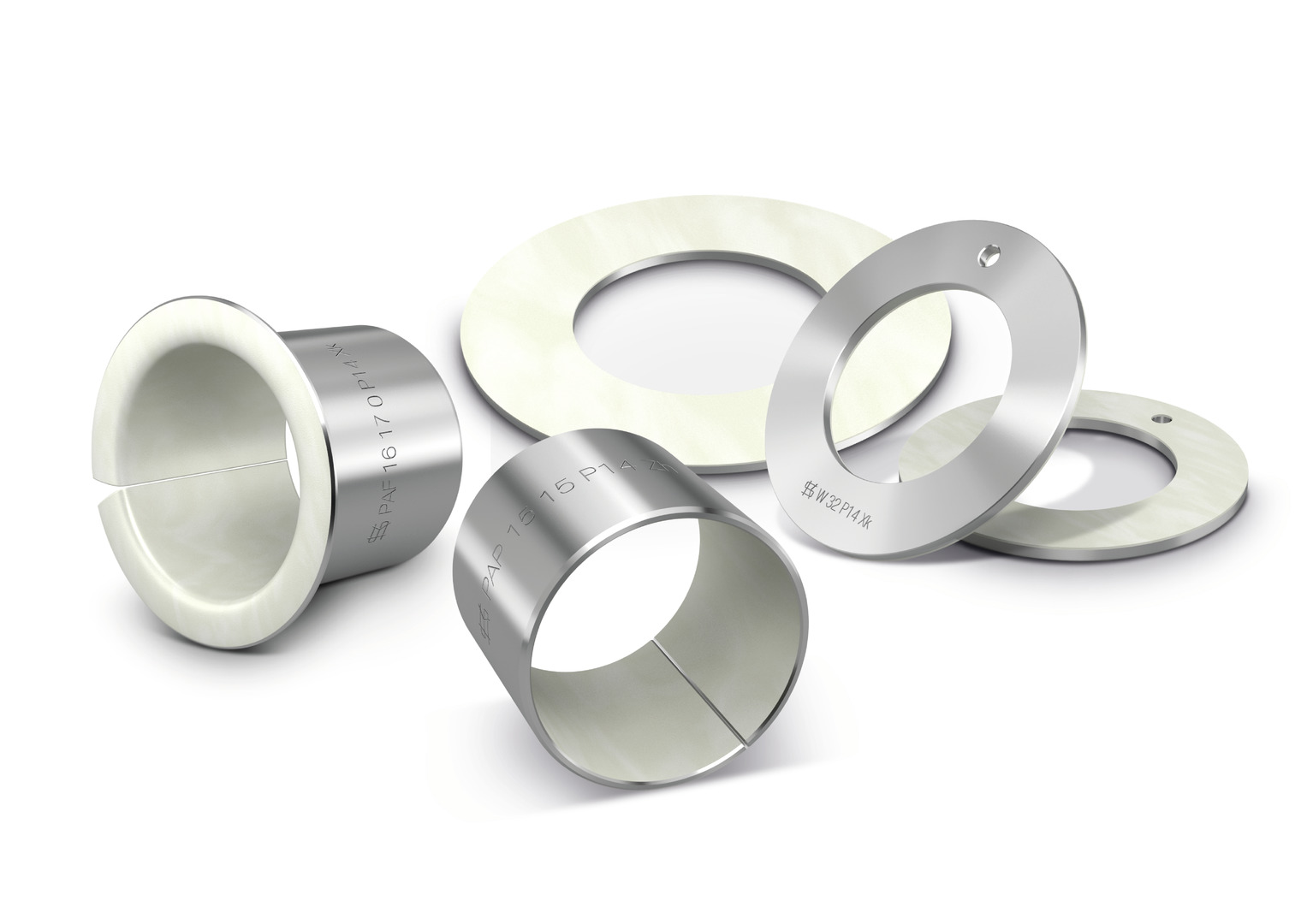

Standardowe kształty konstrukcyjne to:

  • Tuleje walcowe
  • Tuleje kołnierzowe
  • Podkładki oporowe
  • Taśmy


Łożyska ślizgowe wykonane z materiału P14 otrzymują na końcu powłokę antykorozyjną na grzbiecie, powierzchniach czołowych
i powierzchniach styku.

Wersja standardowa: Cyna
Grubość warstwy: ok. 0,002 mm

Wskazówka:
Cyna zapewnia krótkotrwałą ochronę antykorozyjną i pomoc montażową.

Właściwości materiału P14

Właściwości materiału P14

  • nie zawiera ołowiu
  • bardzo niska skłonność do drgań ciernych
  • wysoka odporność zużycie
  • niski współczynnik tarcia
  • brak skłonności do zgrzewania z metalem
  • bardzo niska skłonność pęcznienia

Preferowane zastosowania

  • bezkonserwacyjna praca w warunkach bezsmarowych tam, gdzie wymagany jest materiał bezołowiowy
  • ruchy obrotowe i oscylacyjne
  • do szybkości 1 m/s
  • ruchy liniowe
  • zakres temperatur od -200°C do 280°C

praca hydrodynamiczna

Praca w warunkach hydrodynamicznych jest bezproblemowa do szybkości ślizgu 3 m/s.
W trybie pracy ciągłej powyżej 3 m/s istnieje niebezpieczeństwo erozji wzgl.
kawitacji. Motorservice oferuje kalkulację charakterystyk hydrodynamicznych jako usługę.

Struktura materiału

Systemy warstwowe P14

Skład chemiczny

Warstwa docierająca

Komponenty% wag.
PTFE62
ZnS38

Warstwa ślizgowa

Komponenty% wag.
Sn9 do 11
CuPozostałe

Grzbiet łożyska

MateriałInformacje o materiałach
StalDC04
DIN EN 10130
DIN EN 10139

Parametry materiału

Wartości charakterystyczne, obciążenie graniczneZnakJednostkaWartość
Dopuszczalna wartość pvpvdop.MPa·m/s1.6
Dozwolone obciążenie właściwe łożyska
  • statyczne
pdop.MPa250
  • Obciążenie punktowe, obciążenie obwodowe przy
    szybkości ślizgu ≤0,011 m/s
pdop.MPa140
  • Obciążenie punktowe, obciążenie obwodowe
    przy szybkości ślizgu ≤0,029 m/s
pdop.MPa56
  • Obciążenie punktowe, obciążenie obwodowe, wzbierające przy
    szybkości ślizgu ≤0,057 m/s
pdop.MPa28
Dopuszczalna szybkość ślizgu
  • Praca na sucho
Vdop.m/s1
  • Praca hydrodynamiczna
Vdop.m/s3
Dopuszczalna temperaturaTdop.°C-200 do +280
Współczynnik rozszerzalności cieplnej
  • Stalowy grzbiet
αstK-111*10-6
Przewodnictwo cieplne właściwe
  • Stalowy grzbiet
λstW(mK)-1> 40

Tuleje

Tuleje PAP.. KS Permaglide P14

OznaczenieDiDoB
PAP 0203 P1423,53
PAP 0303 P1434,53
PAP 0304 P1434,54
PAP 0305 P1434,55
PAP 0306 P1434,56
PAP 0403 P1445,53
PAP 0404 P1445,54
PAP 0406 P1445,56
PAP 0410 P1445,510
PAP 0505 P14575
PAP 0508 P14578
PAP 0510 P145710
PAP 0606 P14686
PAP 0608 P14688
PAP 0610 P146810
PAP 0710 P147910
PAP 0806 P148106
PAP 0808 P148108
PAP 0810 P1481010
PAP 0812 P1481012
PAP 100115 P14100105115
PAP 10050 P1410010550
PAP 10060 P1410010560
PAP 1008 P1410128
PAP 1010 P14101210
PAP 1012 P14101212
PAP 1015 P14101215
PAP 1020 P14101220
PAP 11060 P1411011560
PAP 12060 P1412012560
PAP 1208 P1412148
PAP 1210 P14121410
PAP 1212 P14121412
PAP 1215 P14121415
PAP 1220 P14121420
PAP 1225 P14121425
PAP 125100 P14125130100
PAP 130100 P14130135100
PAP 1310 P14131510
PAP 140100 P14140145100
PAP 14060 P1414014560
PAP 1410 P14141610
PAP 1412 P14141612
PAP 1415 P14141615
PAP 1420 P14141620
PAP 1425 P14141625
PAP 150100 P14150155100
PAP 15080 P1415015580
PAP 1510 P14151710
PAP 1512 P14151712
PAP 1515 P14151715
PAP 1520 P14151720
PAP 1525 P14151725
PAP 16080 P1416016580
PAP 1610 P14161810
PAP 1612 P14161812
PAP 1615 P14161815
PAP 1620 P14161820
PAP 1625 P14161825
PAP 180100 P14180185100
PAP 1810 P14182010
PAP 1815 P14182015
PAP 1820 P14182020
PAP 1825 P14182025
PAP 200100 P14200205100
PAP 2010 P14202310
PAP 2015 P14202315
PAP 2020 P14202320
PAP 2025 P14202325
PAP 2030 P14202330
PAP 2215 P14222515
PAP 2220 P14222520
PAP 2225 P14222525
PAP 2230 P14222530
PAP 2415 P14242715
PAP 2420 P14242720
PAP 2425 P14242725
PAP 2510 P14252810
PAP 2515 P14252815
PAP 2520 P14252820
PAP 2525 P14252825
PAP 2530 P14252830
PAP 2550 P14252850
PAP 2820 P14283220
PAP 2830 P14283230
PAP 300100 P14300305100
PAP 3015 P14303415
PAP 3020 P14303420
PAP 3025 P14303425
PAP 3030 P14303430
PAP 3040 P14303440
PAP 3230 P14323630
PAP 3240 P14323640
PAP 3520 P14353920
PAP 3530 P14353930
PAP 3540 P14353940
PAP 3550 P14353950
PAP 4020 P14404420
PAP 4030 P14404430
PAP 4040 P14404440
PAP 4050 P14404450
PAP 4510 P14455010
PAP 4530 P14455030
PAP 4540 P14455040
PAP 4550 P14455050
PAP 5020 P14505520
PAP 5030 P14505530
PAP 5040 P14505540
PAP 5060 P14505560
PAP 5540 P14556040
PAP 5560 P14556060
PAP 6030 P14606530
PAP 6040 P14606540
PAP 6060 P14606560
PAP 6070 P14606570
PAP 6540 P14657040
PAP 6550 P14657050
PAP 6560 P14657060
PAP 6570 P14657070
PAP 7040 P14707540
PAP 7050 P14707550
PAP 7070 P14707570
PAP 7550 P14758050
PAP 7560 P14758060
PAP 8040 P14808540
PAP 8060 P14808560
PAP 8080 P14808580
PAP 8560 P14859060
PAP 90100 P149095100
PAP 9060 P14909560

Tuleje kołnierzowe

Tuleje kołnierzowe PAF.. KS Permaglide P14

OznaczenieDiDoB
PAF 06040 P14684
PAF 06070 P14687
PAF 06080 P14688
PAF 08055 P148105,5
PAF 08075 P148107,5
PAF 08095 P148109,5
PAF 10070 P1410127
PAF 10090 P1410129
PAF 10120 P14101212
PAF 10170 P14101217
PAF 12070 P1412147
PAF 12090 P1412149
PAF 12120 P14121412
PAF 12170 P14121417
PAF 14120 P14141612
PAF 14170 P14141617
PAF 15090 P1415179
PAF 15120 P14151712
PAF 15170 P14151717
PAF 16120 P14161812
PAF 16170 P14161817
PAF 18120 P14182012
PAF 18170 P14182017
PAF 18220 P14182022
PAF 20115 P14202311,5
PAF 20165 P14202316,5
PAF 20215 P14202321,5
PAF 25115 P14252811,5
PAF 25165 P14252816,5
PAF 25215 P14252821,5
PAF 30160 P14303416
PAF 30260 P14303426
PAF 35160 P14353916
PAF 35260 P14353926
PAF 40260 P14404426

Taśmy

Taśmy PAS.. KS Permaglide P14

OznaczenieLBS3
PAS 20250 P145002502,0
PAS 10250 P145002501,0
PAS 05180 P145001800,5
PAS 07250 P145002500,75
PAS 15250 P145002501,5
PAS 30250 P145002503,06
PAS 25250 P145002502,5

Podkładki oporowe

Podkładki oporowe PAW.. KS Permaglide P14



OznaczenieDiDoS3
PAW 18 P1418321,5
PAW 20 P1420361,5
PAW 52 P1452782,0
PAW 14 P1414261,5
PAW 26 P1426441,5
PAW 10 P1410201,5
PAW 32 P1432541,5
PAW 22 P1422381,5
PAW 48 P1448742,0
PAW 38 P1438621,5
PAW 42 P1442661,5
PAW 16 P1416301,5
PAW 12 P1412241,5
PAW 28 P1428481,5
PAW 62 P1462902,0
