ŁOŻYSKO ŚLIZGOWE PASUJĄCE DO WYMAGAŃ

Tuleje łożysk ślizgowych KS PERMAGLIDE® są dostępne jako produkty standardowe o średnicy wewnętrznej do 100 mm lub 300 mm, w zależności od materiału. Tuleje łożysk ślizgowych o innych lub większych średnicach są wytwarzane jako produkty specjalne ze zwijanej blachy. Łożyska ślizgowe są produkowane w dowolnych wielkościach od 80 mm do 650 mm według potrzeb klienta.



Obszary zastosowań, np.

  • hydrauliczne instalacje energetyczne
  • pompy hydrauliczne
  • siłowniki hydrauliczne
  • maszyny wielkogabarytowe
  • duże instalacje przemysłowe
  • żurawie budowlane
  • wyciągi szynowe i linowe
  • kolejnictwo i górnictwo
  • przemysł okrętowy
  • Materiały

    Materiały

    Tuleje łożysk ślizgowych o dużej średnicy są dostępne we wszystkich materiałach KS PERMAGLIDE®:

    • do pracy na sucho lub zastosowań wymagających smaru
    • bezołowiowe lub zawierające ołów
    • z lepszą ochroną przed korozją

    Materiał

    Maksymalne wymiary (Di)

    wersja standardowa

    Maksymalne wymiary (Di)

    wersja specjalna

    P10300 mm600 mm
    P11100 mm600 mm
    P14300 mm600 mm*
    P147300 mm*600 mm*
    P20100 mm600 mm*
    P200100 mm600 mm*
    P22, P23, P202, P203100 mm600 mm*

    * na zapytanie

  • Produkcja

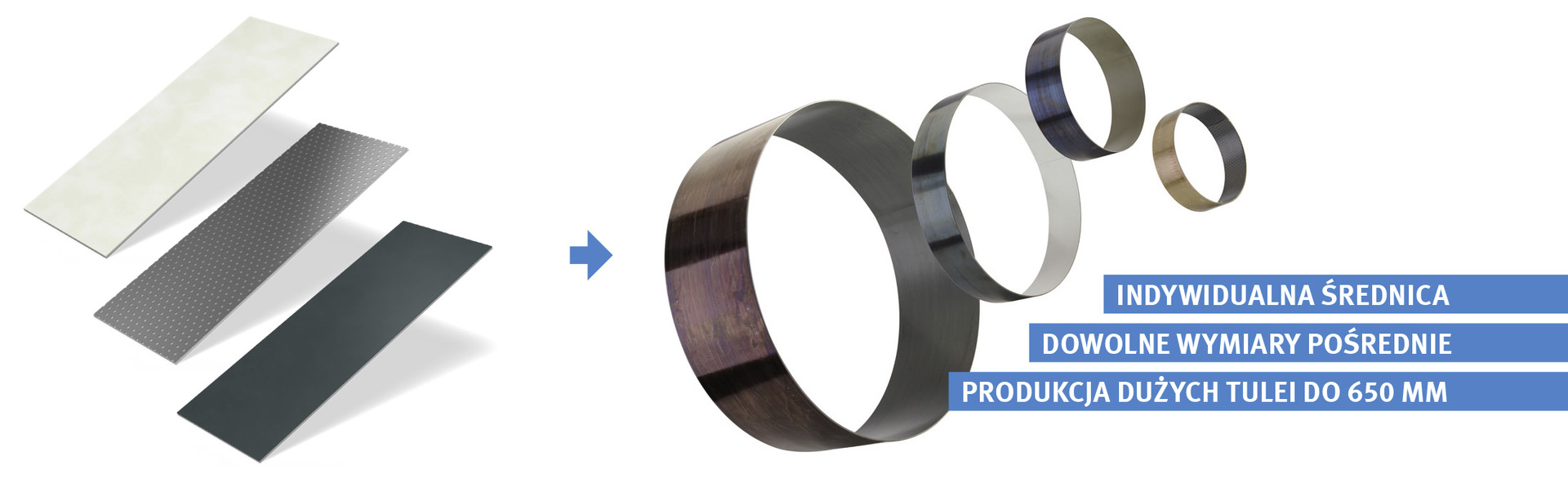

    Blachy z różnych materiałów KS PERMAGLIDE® zostają przerobione na cienkościenne tuleje wielkogabarytowe zajmujące mało miejsca. Fragmenty blach zostają przerobione na tuleje do łożysk ślizgowych w walcarkach do gięcia blachy. Nominalna grubość ścianek blach KS PERMAGLIDE® wynosi z reguły 2,5 mm. Blachy mają szerokość do 236 mm. Pokryta warstwą ślizgową blacha jest dostępna w postaci zwoju. Dlatego długości blach oraz średnice uformowanych z nich tulei są różne.

  • Dokładność wymiarowa

    Obwód walcowego łożyska ślizgowego o średnicy powyżej 120 mm zostaje zmierzony precyzyjnym przymiarem taśmowym zgodnie z normą ISO 3547. Aby zachować dozwoloną stożkowatość, łożysko ślizgowe zostaje zmierzone w kilku płaszczyznach. Drugim ważnym wymiarem pozwalającym określić wymiary łożysk jest grubość ścianki mierzona punkt po punkcie mikrometrem.

  • Montaż

    Zwijane tuleje mają z reguły spoinę stykową ze względu na metodę ich produkcji. Ponadto tuleje te są produkowane z wciskiem w stosunku do otworu ustalającego. Wcisk jest mierzony w zależności od średnicy i wynosi kilka 1/10 mm. Dzięki temu tuleja przylega w pasowaniu wtłaczanym do otworu ustalającego i całkowicie  zamyka spoinę stykową. Wciśnięte w ten sposób tuleje są zabezpieczone przed przesunięciem promieniowym i osiowym oraz zapewniają określone powierzchnie ślizgowe.

    Montaż tulei wielkogabarytowej może być wyzwaniem. Nie zawsze dostępne są bowiem odpowiednie narzędzia do wtłaczania. W przypadku ekstremalnie dużych wymiarów wiążą się one z dużym kosztem zakupu lub sprawiają trudności w obsłudze. Łatwą metodą montażu na miejscu jest skurczenie tulei przy użyciu ciekłego azotu. Łożysko ślizgowe zostaje wtedy całkowicie zanurzone w pojemniku z ciekłym azotem LN2.

  • Zalety i cechy szczególne
    • Możliwość produkcji niewielkich partii od 1 szt.
    • Indywidualna średnica odbiegająca od standardowych wymiarów
    • Tuleje łożysk ślizgowych o dużych średnicach
    • Brak kosztów narzędziowych
    • Wysoka elastyczność, np. możliwość szybkiej produkcji



    Produkcja zgodnie z najwyższymi standardami jakości oraz z zachowaniem tolerancji określonych normą DIN ISO 3547

    Wykonania specjalne są dostępne ze wszystkich standardowych materiałów KS PERMAGLIDE® (materiały specjalne na zamówienie)

    Na życzenie możliwe jest stemplowanie indywidualnym numerem rysunku, artykułu itp.
