Kaymalı yatak montajı: Bastırarak geçirme yöntemleri

KS PERMAGLIDE® kovanları, kolayca gövde deliğine bastırarak geçirilebilir. Kovan sırtı veya gövde deliği hafifçe yağlandığında, daha kolay bir şekilde bastırarak geçirilebilir.

Önerilen bastırarak geçirme yöntemleri

Yaklaşık 55 mm'ye kadar dış çap DO için:

  • Şek. 2'ye göre yardımcı halka olmadan, mandrel ile aynı hizada bastırarak geçirme.
  • Şek. 3'ye göre yardımcı halka olmadan, mandrel ile gömülü bastırarak geçirme.

Yaklaşık 55 mm'den itibaren dış çap DO için:

  • Şek. 4'e göre mandrel ve yardımcı halka ile bastırarak geçirme.
Attention icon

Dikkat:

Montaj esnasında temizliğe dikkat edilmelidir. Kirler, yatağın kullanım süresini kısaltır. Kaygan tabakaya hasar vermeyin. Eğer belirtilmişse, montaj konumuna dikkat edin. Küt eki, ana yük bölgesine yerleştirmeyin.

Eğimli duruşu ve ofseti önleme

Hareketli gövde ile bastırarak geçirme
Şek. 1: Hareketli gövde ile bastırarak geçirme
1 Kovan l 2 Baskı mandreli l 3 Gövde
Aynı hizada bastırarak geçirme DO ≤ 55 mm
Şek. 2: Aynı hizada bastırarak geçirme DO ≤ 55 mm
1 Kovan l 3 Baskı mandreli l 4 Gövde
Gömülü bastırarak geçirme DO ≥ 55 mm
Şek. 3: Gömülü bastırarak geçirme DO ≤ 55 mm
1 Kovan l 2 Baskı mandreli l 3 Gövde l 4 Tesis çapı
Yardımcı halka ile Do ≥ 55 mm kovanları bastırarak geçirme

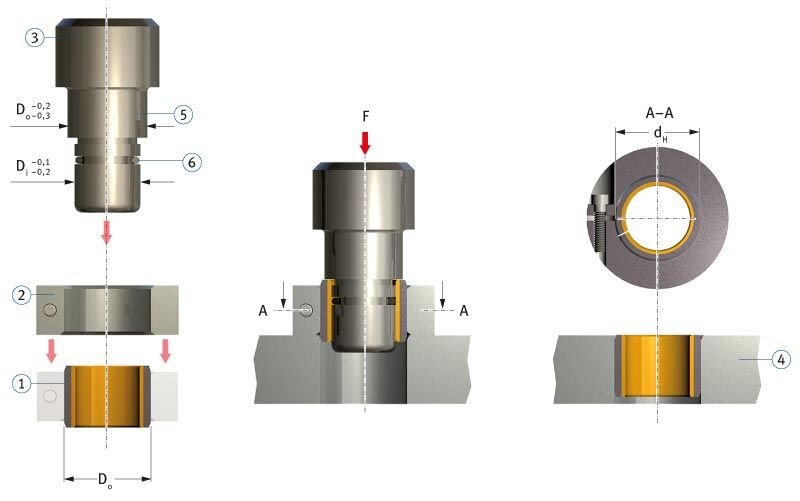

Şek. 4: Yardımcı halka ile Do ≥ 55 mm kovanları bastırarak geçirme
1 Kovan l 2 Yardımcı halka l 3 Baskı mandreli l 4 Gövde5 Tesis çapı l 6 O-ring

Tablo 1, belirtilen kovan dış çapından DO yardımcı halkanın gerekli olan iç çapının dH tespit edilmesini sağlar.

Do (mm)

dH (mm)

55 ≤ Do ≤ 100

Do       +0.28
         +0.25

100 < Do ≤ 200

Do     +0.40
         +0.36

200 < Do ≤ 305

Do        +0.50
         + 0.46

Tab. 1: Yardımcı halkanın iç çapı dH
