Montajdan sonra yatak deliği kalibrasyonu
(Sadece P1 kaymalı yataklar için geçerlidir)
Kalibrasyon
KS PERMAGLIDE® kaymalı yataklar, teslim edildiğinde montaj için hazırdır ve sadece başka türlü daha dar bir yatak boşluğu toleransı başka türlü elde edilemediğinde kalibre edilmelidir.Dikkat:
Kalibrasyon, KS PERMAGLIDE® kovanların P1 çalışma ömrünü önemli ölçüde kısaltır (bkz. Tab. 1).Şekil 1'de bir mandrel aracılığıyla kalibrasyon gösterilmiştir. Tablo 1'de kalibrasyon mandrelinin çapı dK çapı için referans değerler verilmiştir. Kesin değerler, deneme yaparak tespit edilmelidir.

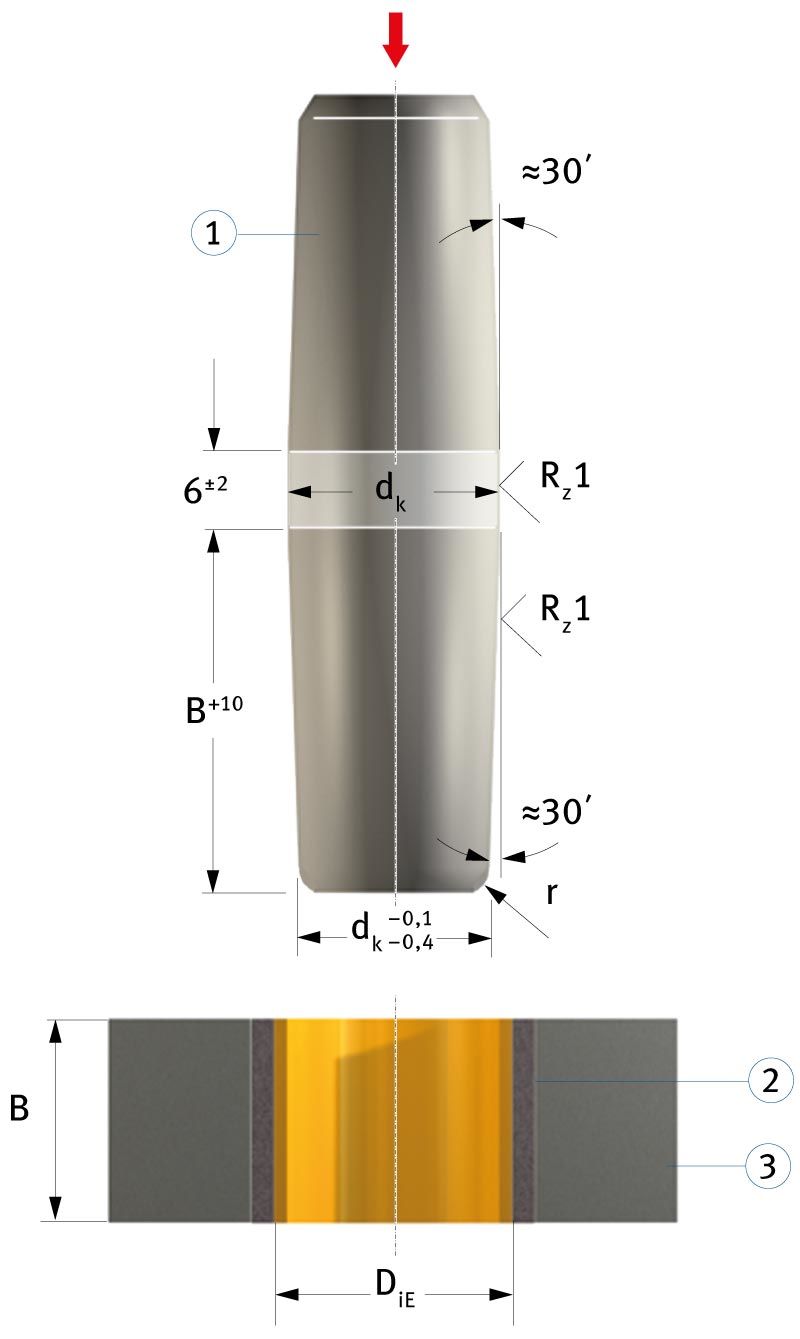

Şek. 1: Kalibrasyon
1 Kalibrasyon mandreli, kabuk sertleştirme
derinliği Eht > 0,6, HRC 56 ila 64
2 KS PERMAGLIDE® kovanı P10
3 Gövde
B Kovan genişliği
DiE Bastırarak geçirilmiş durumda kovan çapı l dK Kalibrasyon mandrelinin çapı l r Yuvarlatılmış kenar
1 Kalibrasyon mandreli, kabuk sertleştirme
derinliği Eht > 0,6, HRC 56 ila 64
2 KS PERMAGLIDE® kovanı P10
3 Gövde
B Kovan genişliği
DiE Bastırarak geçirilmiş durumda kovan çapı l dK Kalibrasyon mandrelinin çapı l r Yuvarlatılmış kenar
Daha iyi imkanlar
Yatak boşluğu toleransı, aşağıdaki önlemleri alarak küçültülebilir ve bu önlemler, çalışma ömrünün kısalmasına neden olmaz:
- Daha dar gövde deliği toleransları
- Daha dar mil toleransları.
| İstenen kovan iç çapı | DKalibrasyon mandrelinin çapı1) dK | Çalışma ömrü2) |
|---|---|---|
| DiE | - | 100% LN |
| DiE+0.02 | DiE+0.06 | 80% LN |
| DiE+0.03 | DiE+0.08 | 60% LN |
| DiE+0.04 | DiE+0.10 | 30% LN |
Tab. 1: Kalibrasyon mandrelinin çapı ve çalışma ömrü kısalması için referans değerler
DiE Bastırarak geçirilmiş durumda kovan iç çapı.
1) Çelik gövdeye ilişkin referans değer.
2) Kuru çalışma için referans değer
